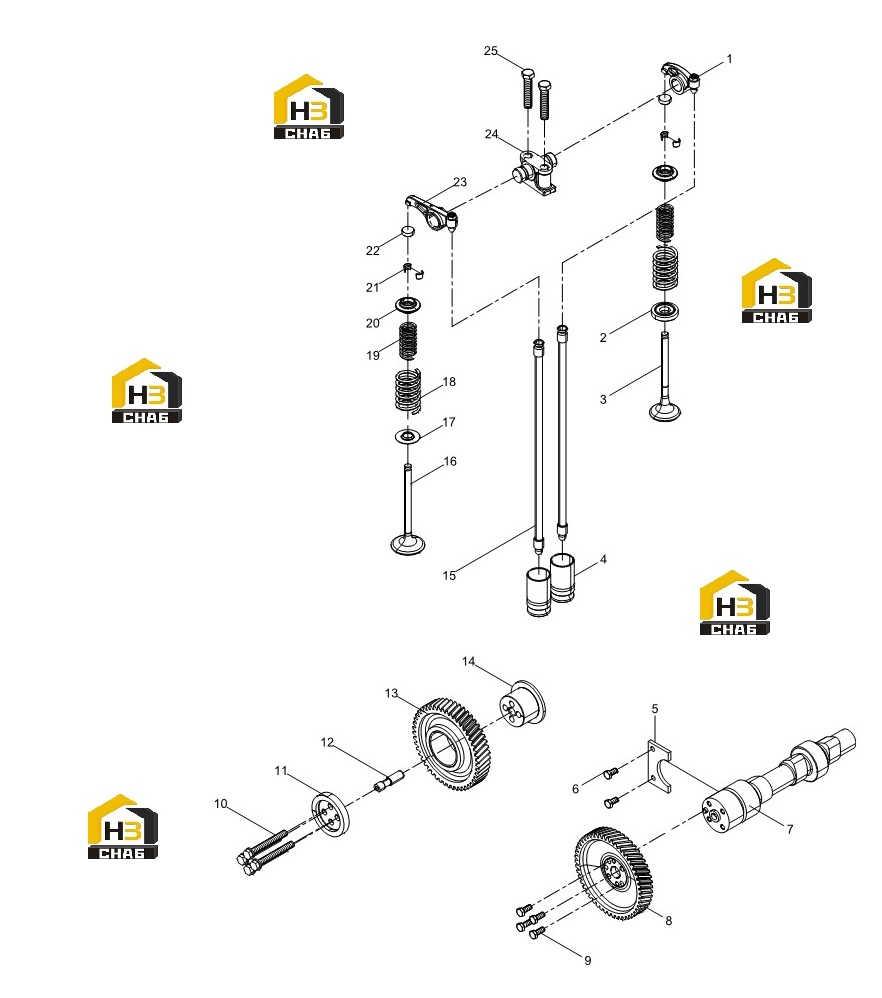

Механизм клапанный

← Крышка головки блока цилиндров Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust Rocker Arm Set

Каталожный номер:612600050178

Комплект:6

Примечание:

№ на схеме:2

Наименование:Exhaust Valve Spring Bottom Retainer

Каталожный номер:61500040014

Комплект:6

Примечание:

№ на схеме:3

Наименование:Exhaust Valve

Каталожный номер:612600050025

Комплект:6

Примечание:

№ на схеме:4

Наименование:Tappet

Каталожный номер:61500050032

Комплект:12

Примечание:

№ на схеме:5

Наименование:Camshaft Thrust Plate

Каталожный номер:614050133

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon Head Bolt

Каталожный номер:90003802399S

Комплект:2

Примечание:

№ на схеме:7

Наименование:Camshaft Assembly

Каталожный номер:612600050085

Комплект:1

Примечание:

№ на схеме:8

Наименование:Camshaft Timing Gear

Каталожный номер:614050053

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon Head Bolt

Каталожный номер:612600050145S

Комплект:4

Примечание:

№ на схеме:10

Наименование:Hexagon Head Bolt

Каталожный номер:61560050059S

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:61560050045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Idler Gear Shaft

Каталожный номер:61560050058

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler Gear Assembly

Каталожный номер:61560050053

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idler Gear Shaft

Каталожный номер:61560050044

Комплект:1

Примечание:

№ на схеме:15

Наименование:Push Rod

Каталожный номер:612600050272

Комплект:12

Примечание:

№ на схеме:16

Наименование:Intake Valve

Каталожный номер:612600050073

Комплект:6

Примечание:

№ на схеме:17

Наименование:Intake Valve Spring Bottom Retainer

Каталожный номер:614050017

Комплект:6

Примечание:

№ на схеме:18

Наименование:Outer Valve Spring

Каталожный номер:61500050002

Комплект:12

Примечание:

№ на схеме:19

Наименование:Inner Valve Spring

Каталожный номер:61500050001

Комплект:12

Примечание:

№ на схеме:20

Наименование:Valve Spring Top Retainer

Каталожный номер:61500050109

Комплект:12

Примечание:

№ на схеме:21

Наименование:Valve Collet

Каталожный номер:61500050025

Комплект:24

Примечание:

№ на схеме:22

Наименование:Valve cap

Каталожный номер:61500050105

Комплект:12

Примечание:

№ на схеме:23

Наименование:Intake Rocker Arm Assembly

Каталожный номер:612600050177

Комплект:6

Примечание:

№ на схеме:24

Наименование:Rocker Arm Bracket Assembly

Каталожный номер:614050119

Комплект:6

Примечание:

№ на схеме:25

Наименование:Hexagon Head Bolt

Каталожный номер:90003802655

Комплект:12

Примечание:
