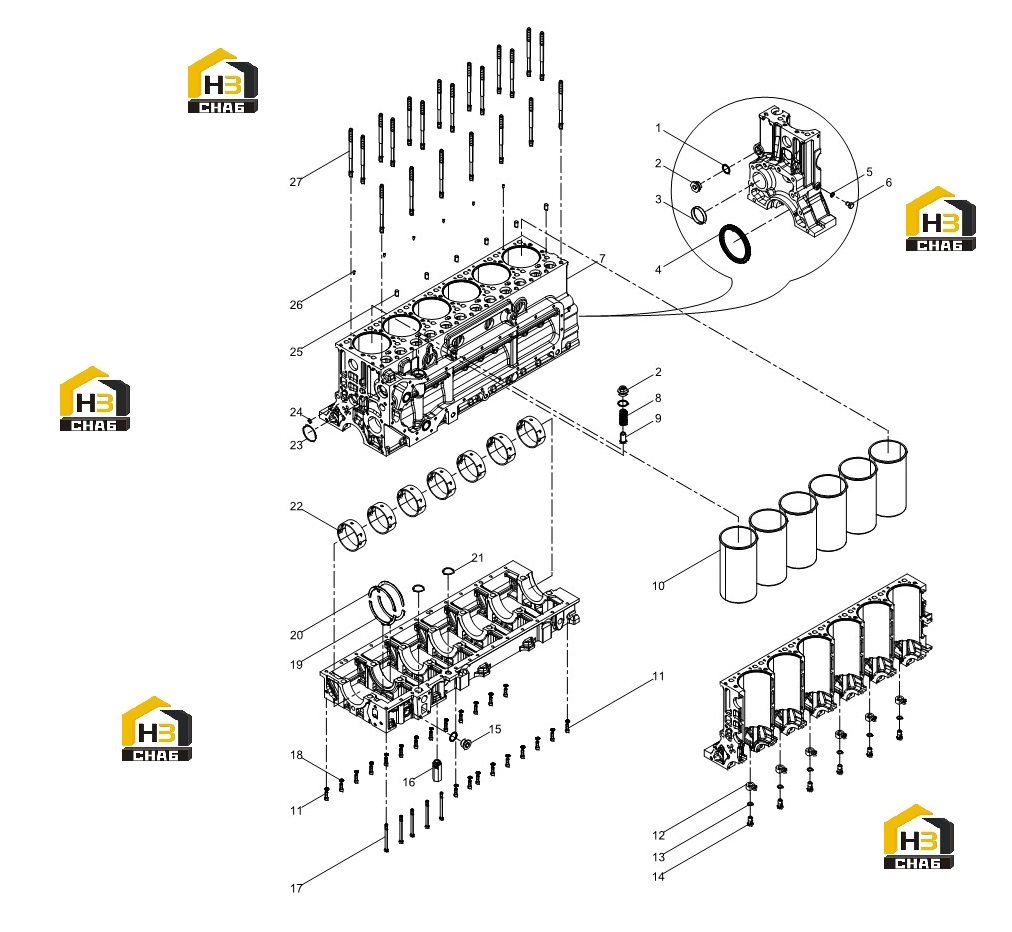

Блок цилиндров (часть 1)

← Кронштейн генератора Картер →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:612600010735

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hexagon plug

Каталожный номер:90003962051

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bowl Plug

Каталожный номер:90003989288

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rear Oil Seal

Каталожный номер:61500010100

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing Washer

Каталожный номер:612600050042

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw Plug

Каталожный номер:612600070216

Комплект:1

Примечание:

№ на схеме:7

Наименование:crankcase assembly

Каталожный номер:612600900214

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil Pump Safety Valve Spring

Каталожный номер:614070068

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil Pressure Relief Valve

Каталожный номер:614070069

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder Liner

Каталожный номер:612630010015

Комплект:6

Примечание:

№ на схеме:11

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90003862428

Комплект:22

Примечание:

№ на схеме:12

Наименование:Piston Nozzle Assembly

Каталожный номер:612600010659

Комплект:6

Примечание:

№ на схеме:13

Наименование:Sealing Washer

Каталожный номер:90003098015

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hollow screw

Каталожный номер:90003962621

Комплект:6

Примечание:

№ на схеме:15

Наименование:Hexagon Taper Screw Plug

Каталожный номер:90003962050

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pressure-limiting valve of the main oil passage

Каталожный номер:AZ1500070097

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hexagon Head Bolt

Каталожный номер:90003802493

Комплект:5

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:188250083

Комплект:22

Примечание:

№ на схеме:19

Наименование:Lower Thrust Plate

Каталожный номер:612600013918

Комплект:2

Примечание:

№ на схеме:20

Наименование:Upper Thrust Plate

Каталожный номер:612600013917

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal Ring

Каталожный номер:81400010032

Комплект:2

Примечание:

№ на схеме:22

Наименование:Main Bearing Set

Каталожный номер:81500010046

Комплект:7

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:61000010134

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:288730061

Комплект:1

Примечание:

№ на схеме:25

Наименование:Parallel Pin

Каталожный номер:90003901604

Комплект:6

Примечание:

№ на схеме:26

Наименование:Spring-Type Straight Pin

Каталожный номер:90003909626

Комплект:6

Примечание:

№ на схеме:27

Наименование:Cylinder Head Bolt

Каталожный номер:61500010185S

Комплект:21

Примечание:
