Воздухозаборник

Воздухозаборник

← Генератор Картридж воздушного фильтра →

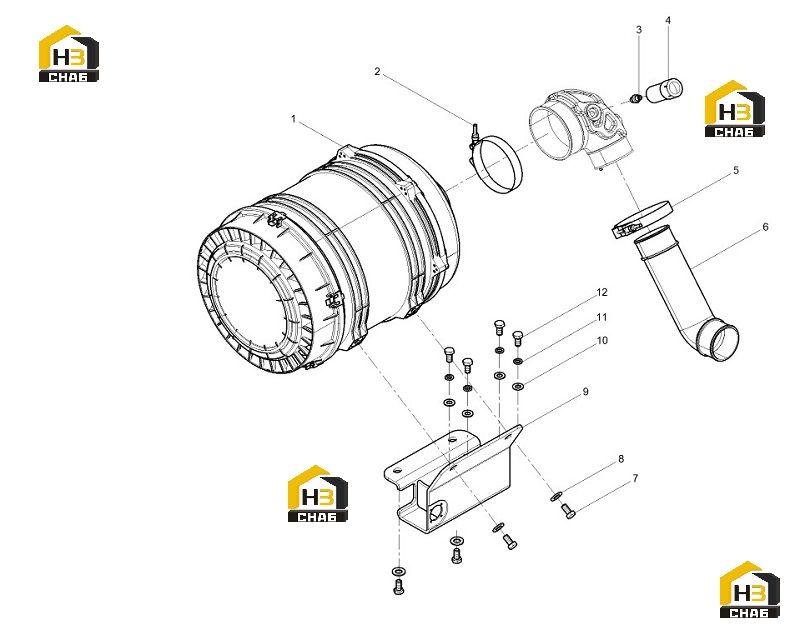

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air filter
Каталожный номер:16248427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:V-Clamp
Каталожный номер:16248434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Union nut
Каталожный номер:16203820Y
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Differential pressure alarm
Каталожный номер:16232529D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:V-Clamp
Каталожный номер:16248441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air intake connection pipe
Каталожный номер:16248458
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:77754460S
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:16231766Z
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Air filter bracket
Каталожный номер:16248465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:16230921F
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:16230853G
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:16227760V
Комплект:4
Примечание:
