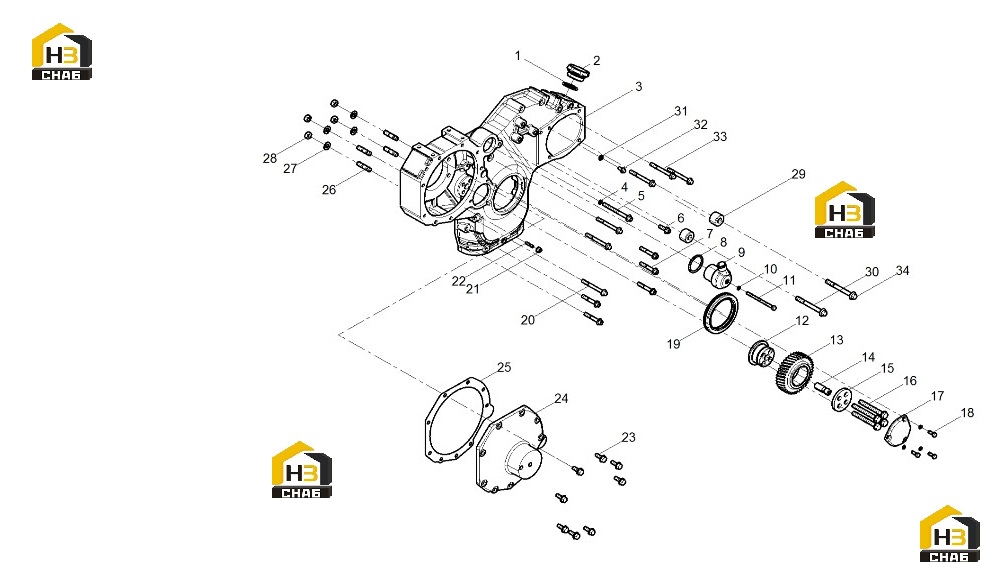

Картер шестерен двигателя

← Комплект коренных вкладышей Корпус маховика →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:16205570A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil filling cap

Каталожный номер:16243088

Комплект:1

Примечание:

№ на схеме:3

Наименование:Front cover

Каталожный номер:16243910

Комплект:1

Примечание:

№ на схеме:4

Наименование:Copper gasket

Каталожный номер:77707710C

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hexagon flange screw

Каталожный номер:77759720K

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon flange screw

Каталожный номер:16231227N

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon flange screw

Каталожный номер:77759370E

Комплект:5

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:16205480C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Crankcase breather

Каталожный номер:16206680G

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal washer

Каталожный номер:16206840F

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:16206650Z

Комплект:1

Примечание:

№ на схеме:12

Наименование:Idler gear hub

Каталожный номер:16206690S

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler gear

Каталожный номер:16206700D

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idler gear shaft

Каталожный номер:16206710P

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange

Каталожный номер:16206720A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:16206730L

Комплект:4

Примечание:

№ на схеме:17

Наименование:Blanking plate

Каталожный номер:16206820J

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:16227040M

Комплект:3

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:16205490N

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hexagon flange screw

Каталожный номер:77759430V

Комплект:5

Примечание:

№ на схеме:21

Наименование:Hexagon flange nut

Каталожный номер:16230899G

Комплект:1

Примечание:

№ на схеме:22

Наименование:Stud

Каталожный номер:16207450T

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon flange screw

Каталожный номер:77759730W

Комплект:8

Примечание:

№ на схеме:24

Наименование:Blanking plate

Каталожный номер:16243897

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal

Каталожный номер:16200690W

Комплект:1

Примечание:

№ на схеме:26

Наименование:Double end stud

Каталожный номер:16249615

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:16230921F

Комплект:4

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:16227230T

Комплект:4

Примечание:

№ на схеме:29

Наименование:Spacer

Каталожный номер:16243903

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hexagon flange screw

Каталожный номер:77759730W

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sealing Washer

Каталожный номер:77797360Y

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hexagon flange screw

Каталожный номер:16231284A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hexagon flange screw

Каталожный номер:77759410Y

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hexagon flange screw

Каталожный номер:77759930N

Комплект:1

Примечание:
