Патрубки воздушные турбокомпрессора в сборе

← Группа масляных труб турбонагнетателя Группа кронштейнов двигателя →

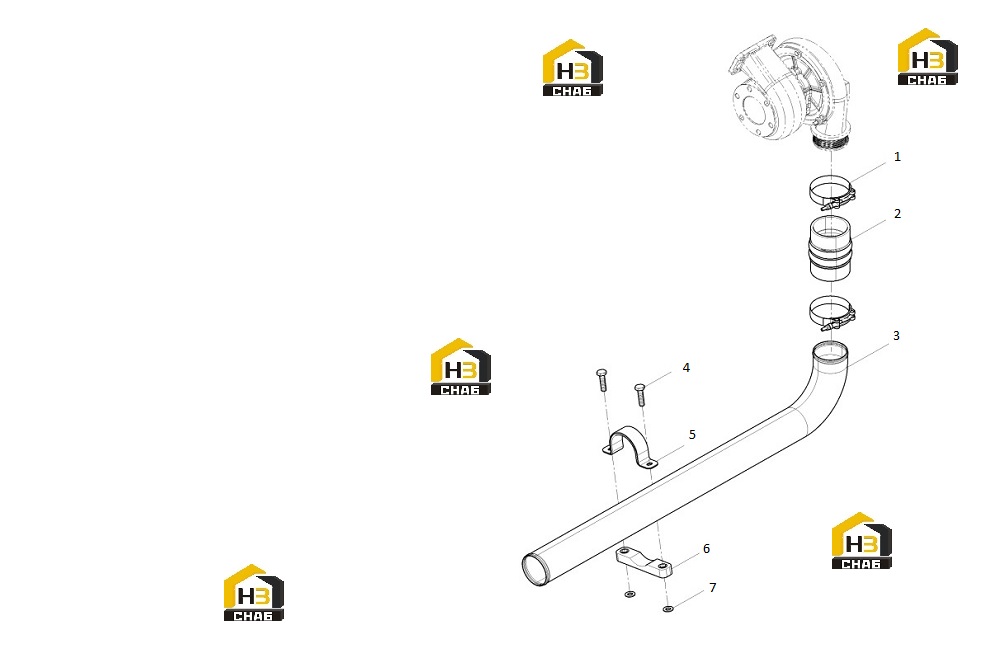

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:V-Clamp

Каталожный номер:16248441

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubber pipe

Каталожный номер:16232160C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air intake connection pipe

Каталожный номер:16248557

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:77753050K

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe flange

Каталожный номер:16248564

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tightening plate

Каталожный номер:16248571

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:16230921F

Комплект:2

Примечание:
