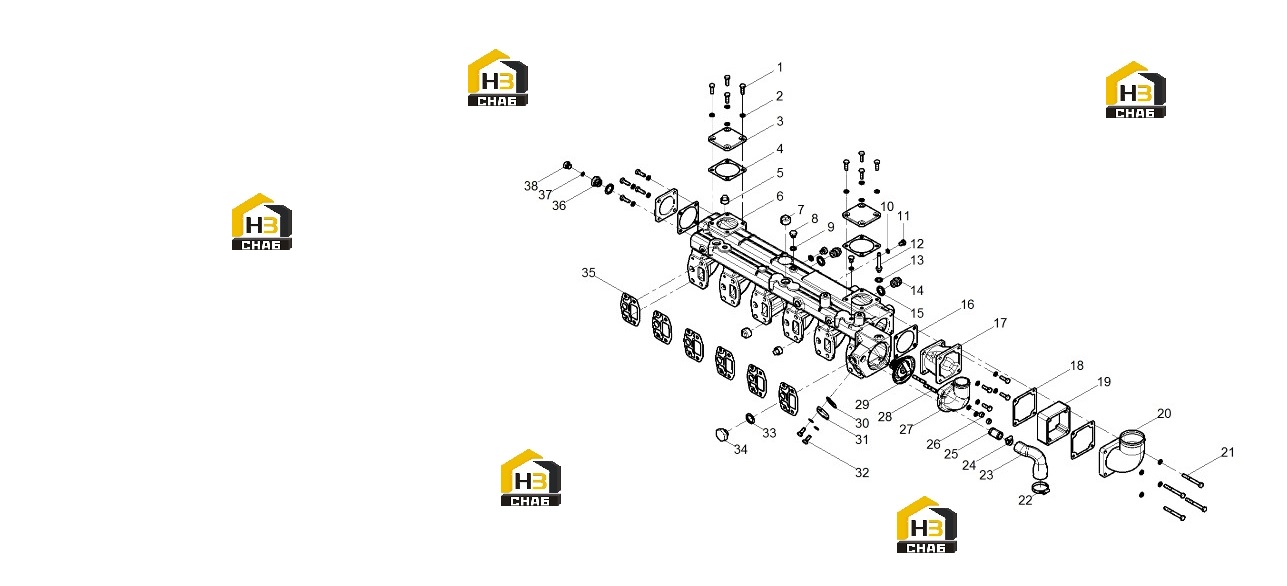

Группа впускных коллекторов

← Стартер в сборе Кронштейн воздушного фильтра →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:16227750J

Комплект:16

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:16226790Q

Комплект:22

Примечание:

№ на схеме:3

Наименование:Blanking plate

Каталожный номер:16244450

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:16232023D

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plug 1/2 NPT

Каталожный номер:16083350C

Комплект:2

Примечание:

№ на схеме:6

Наименование:Air intake manifold

Каталожный номер:16248397

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:16245808

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:16208350X

Комплект:2

Примечание:

№ на схеме:9

Наименование:BS gasket

Каталожный номер:16230666D

Комплект:2

Примечание:

№ на схеме:10

Наименование:BS gasket

Каталожный номер:16230675N

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:13502940J

Комплект:2

Примечание:

№ на схеме:12

Наименование:Union

Каталожный номер:16243439

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing washer

Каталожный номер:16207750V

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:16208360H

Комплект:2

Примечание:

№ на схеме:15

Наименование:BS Gasket

Каталожный номер:16206860C

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:16232024E

Комплект:1

Примечание:

№ на схеме:17

Наименование:Coupling flange

Каталожный номер:16246560

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:16232025F

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:16246553

Комплект:1

Примечание:

№ на схеме:20

Наименование:Air intake connection pipe

Каталожный номер:16248403

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:77752220H

Комплект:4

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:16248410

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber pipe

Каталожный номер:16232012R

Комплект:1

Примечание:

№ на схеме:24

Наименование:Collar

Каталожный номер:16207280J

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connection pipe

Каталожный номер:16207260M

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:77790200Q

Комплект:2

Примечание:

№ на схеме:27

Наименование:Thermostat cover

Каталожный номер:16244481

Комплект:1

Примечание:

№ на схеме:28

Наименование:Double end stud

Каталожный номер:16244498

Комплект:2

Примечание:

№ на схеме:29

Наименование:Thermostat

Каталожный номер:16232028J

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing washer

Каталожный номер:16231743Z

Комплект:2

Примечание:

№ на схеме:31

Наименование:CHC Plug

Каталожный номер:77733070S

Комплект:1

Примечание:

№ на схеме:32

Наименование:Intake manifold gasket

Каталожный номер:16232040X

Комплект:6

Примечание:

№ на схеме:33

Наименование:Sensor seat

Каталожный номер:16243736

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sealing washer

Каталожный номер:16207750V

Комплект:2

Примечание:
