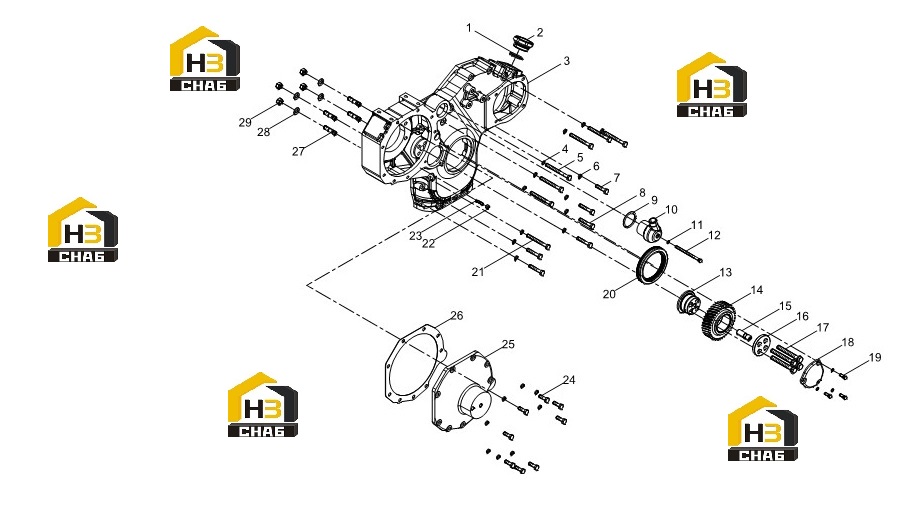

Крышка передняя двигателя

← Корпус маховика Узел холостого хода →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:06214722

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Filling Pipe Cap

Каталожный номер:1000880527

Комплект:1

Примечание:

№ на схеме:3

Наименование:Front Cap

Каталожный номер:13054982

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing Washer

Каталожный номер:01118647

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hexagon Head Bolt

Каталожный номер:90003800472

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring Washer

Каталожный номер:90003931102

Комплект:20

Примечание:

№ на схеме:7

Наименование:Hexagon Head Bolt

Каталожный номер:90003800431

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Head Bolt

Каталожный номер:90003800441

Комплект:5

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:01161340

Комплект:1

Примечание:

№ на схеме:10

Наименование:Crankcase Breather

Каталожный номер:13031548

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing Washer

Каталожный номер:01118641

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hexagon Head Bolt

Каталожный номер:01111096

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler Gear Shaft

Каталожный номер:13022332

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idler Gear Assembly

Каталожный номер:13022327

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft

Каталожный номер:13022331

Комплект:1

Примечание:

№ на схеме:16

Наименование:Baffle Board

Каталожный номер:13022333

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hexagon Head Bolt

Каталожный номер:13027282

Комплект:4

Примечание:

№ на схеме:18

Наименование:Front Cover shield

Каталожный номер:13022340

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon Head Bolt

Каталожный номер:90003802321

Комплект:3

Примечание:

№ на схеме:20

Наименование:Front Oil Seal

Каталожный номер:12188100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon Head Bolt

Каталожный номер:90003800467

Комплект:6

Примечание:

№ на схеме:22

Наименование:Hexagon Nut, Style 2

Каталожный номер:90012700003

Комплект:1

Примечание:

№ на схеме:23

Наименование:Double End Stud

Каталожный номер:90003813434

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hexagon Head Bolt

Каталожный номер:90003802424

Комплект:8

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:13054661

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:13031533

Комплект:1

Примечание:

№ на схеме:27

Наименование:Double End Stud

Каталожный номер:90011620040

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plain Washer

Каталожный номер:90014040008

Комплект:4

Примечание:

№ на схеме:29

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90003888452

Комплект:4

Примечание:
