Фильтр воздушный в сборе

Фильтр воздушный в сборе

← Труба компрессорная Фильтр воздушный в разборе →

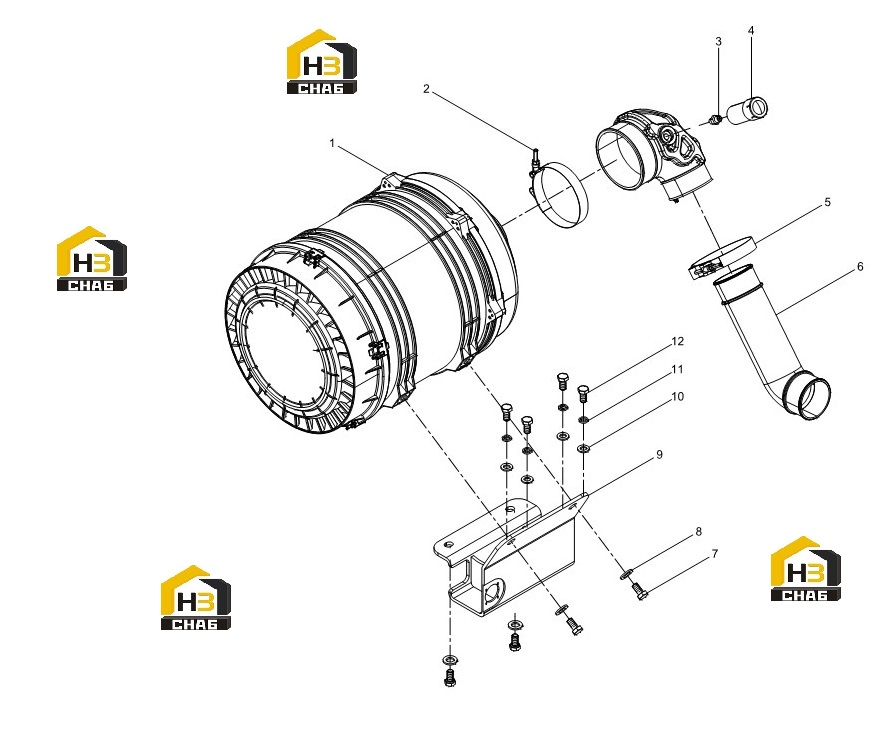

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air Filter
Каталожный номер:1001050187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:612600114701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Transition joint
Каталожный номер:612600115282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Intake Resistance Alarm
Каталожный номер:1000644232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:612600114166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Intake Connecting Pipe
Каталожный номер:13058044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon Head Bolt
Каталожный номер:90011350132
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plain Washer
Каталожный номер:90014040009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Air Filter Bracket
Каталожный номер:1000879917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plain Washer
Каталожный номер:90014040008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring Washer
Каталожный номер:90003931122
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon Head Bolt
Каталожный номер:90011350026
Комплект:4
Примечание:
