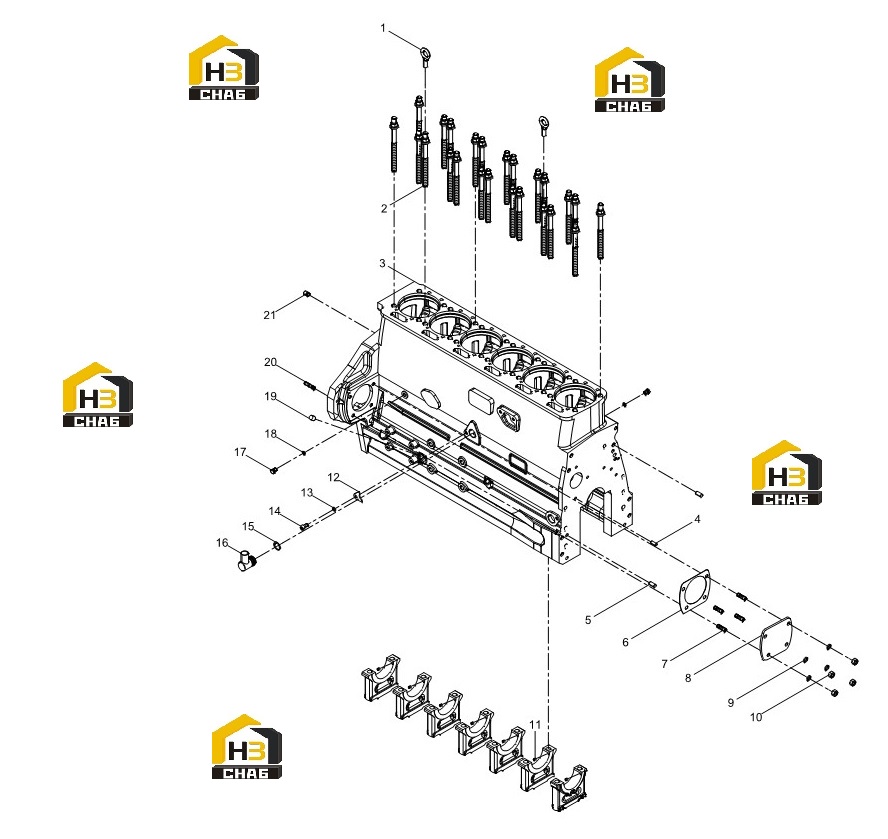

Блок двигателя

← Кронштейн генератора Узел блока цилиндров двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lifting Screw

Каталожный номер:13020212

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder Head Bolt

Каталожный номер:13037379

Комплект:24

Примечание:

№ на схеме:3

Наименование:crankcase assembly

Каталожный номер:13060426

Комплект:1

Примечание:

№ на схеме:4

Наименование:Parallel Pin

Каталожный номер:90003901420

Комплект:1

Примечание:

№ на схеме:5

Наименование:Parallel Pin

Каталожный номер:90015210010

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:13024489

Комплект:1

Примечание:

№ на схеме:7

Наименование:Double End Stud

Каталожный номер:90011620019

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:13025795

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring Washer

Каталожный номер:90003931122

Комплект:4

Примечание:

№ на схеме:10

Наименование:Hexagon Nut, Style 2

Каталожный номер:90012700002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Spring-Type Straight Pin, Slotted, Heavy Duty

Каталожный номер:90015100005

Комплект:7

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:12160129

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring Washer

Каталожный номер:90003931102

Комплект:1

Примечание:

№ на схеме:14

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:01151498

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:01153869

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:12160117

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hexagon Screw Plug

Каталожный номер:01118952

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:612600080246

Комплект:2

Примечание:

№ на схеме:19

Наименование:Parallel Pin

Каталожный номер:13039669

Комплект:1

Примечание:

№ на схеме:20

Наименование:Double End Stud

Каталожный номер:90011520047

Комплект:1

Примечание:

№ на схеме:21

Наименование:Idler Gear Shaft

Каталожный номер:13022330

Комплект:1

Примечание:
