Картер шестерен двигателя

Картер шестерен двигателя

← Комплект коренных вкладышей Крышка передняя с комплектующими →

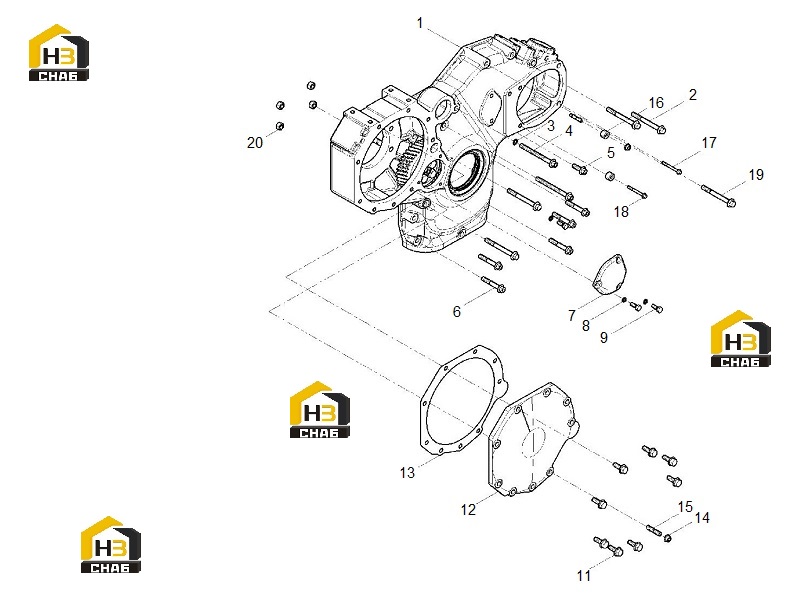

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front cover assembly
Каталожный номер:16243880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hexagon flange screw
Каталожный номер:77759430V
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Copper gasket
Каталожный номер:16231669T
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon flange screw
Каталожный номер:77759720K
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon flange screw
Каталожный номер:16231227N
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon flange screw
Каталожный номер:77759370E
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Blanking plate
Каталожный номер:16206820J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal washer
Каталожный номер:16206840F
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:16227040M
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Stud
Каталожный номер:16231725E
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon flange screw
Каталожный номер:77759730W
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Blanking plate
Каталожный номер:16243897
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal
Каталожный номер:16200690W
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon flange nut
Каталожный номер:16230899G
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Double end stud
Каталожный номер:16230208F
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spacer
Каталожный номер:16243903
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon flange screw
Каталожный номер:77759930N
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hexagon flange screw
Каталожный номер:77759730W
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hexagon flange screw
Каталожный номер:77759410Y
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:16227230T
Комплект:4
Примечание:
