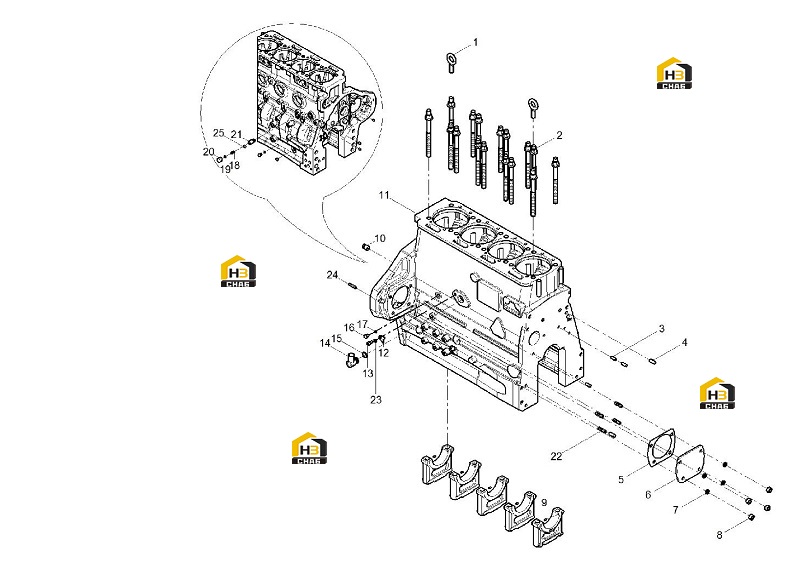

Узел блока цилиндров

← Крышка головки блока цилиндров Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lifting eye

Каталожный номер:16243026

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder head screw

Каталожный номер:16205420M

Комплект:16

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:16231739V

Комплект:3

Примечание:

№ на схеме:4

Наименование:Parallel pin

Каталожный номер:16242999

Комплект:2

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:16200770H

Комплект:1

Примечание:

№ на схеме:6

Наименование:Blanking plate

Каталожный номер:16206580Y

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:16230853G

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:16231292J

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:16231815C

Комплект:5

Примечание:

№ на схеме:10

Наименование:Idler gear shaft

Каталожный номер:16206410N

Комплект:1

Примечание:

№ на схеме:11

Наименование:Engine block assembly

Каталожный номер:16246331

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange

Каталожный номер:16206510X

Комплект:1

Примечание:

№ на схеме:13

Наименование:CHC Screw

Каталожный номер:16206530T

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:16206500L

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:16206540E

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:13502940J

Комплект:2

Примечание:

№ на схеме:17

Наименование:BS gasket

Каталожный номер:16230675N

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:16206470D

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing washer

Каталожный номер:16230517R

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:16206490A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjustment screw

Каталожный номер:16206450G

Комплект:1

Примечание:

№ на схеме:22

Наименование:Double end stud

Каталожный номер:16243859

Комплект:4

Примечание:

№ на схеме:23

Наименование:Lock washer

Каталожный номер:16228140H

Комплект:1

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:16243019

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel ball

Каталожный номер:16247581

Комплект:1

Примечание:
