Патрубок масляный турбокомпрессора

Патрубок масляный турбокомпрессора

← Турбокомпрессор с комплектующими Кронштейн двигателя →

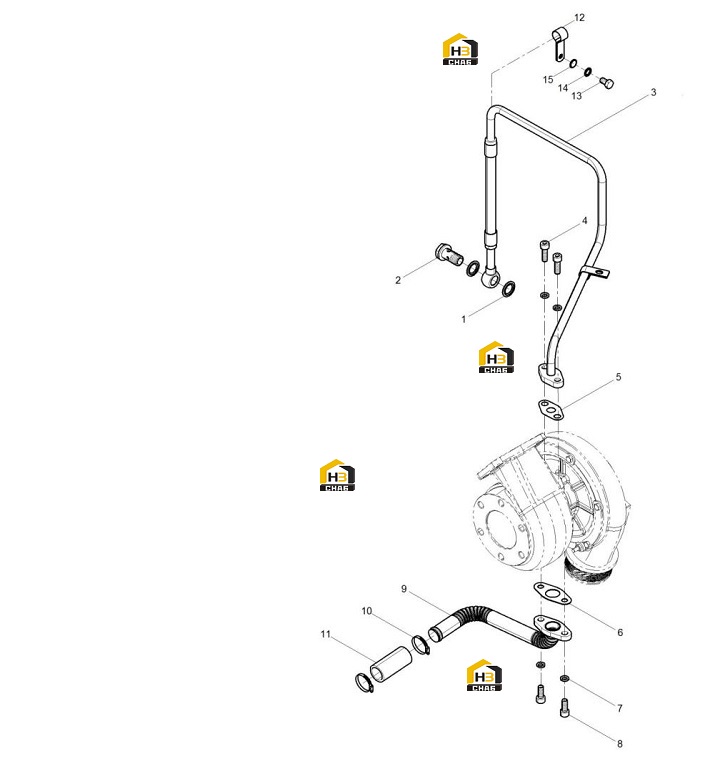

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sealing washer
Каталожный номер:16230517R
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hollow screw
Каталожный номер:16207540R
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Oil connection pipe
Каталожный номер:16244603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CHC Screw
Каталожный номер:77752240E
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Oval gasket
Каталожный номер:16206140V
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Oval gasket
Каталожный номер:16206150F
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Lock washer
Каталожный номер:16228140H
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CHC Screw
Каталожный номер:77752380G
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Oil-outlet connection pipe
Каталожный номер:16244610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Collar
Каталожный номер:16207280J
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connection hose
Каталожный номер:16207570Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:16244627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:16227490B
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:16244634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:16230854H
Комплект:1
Примечание:
