Насос водяной в сборе

Насос водяной в сборе

← Насос водяной Патрубок впускной водяного насоса →

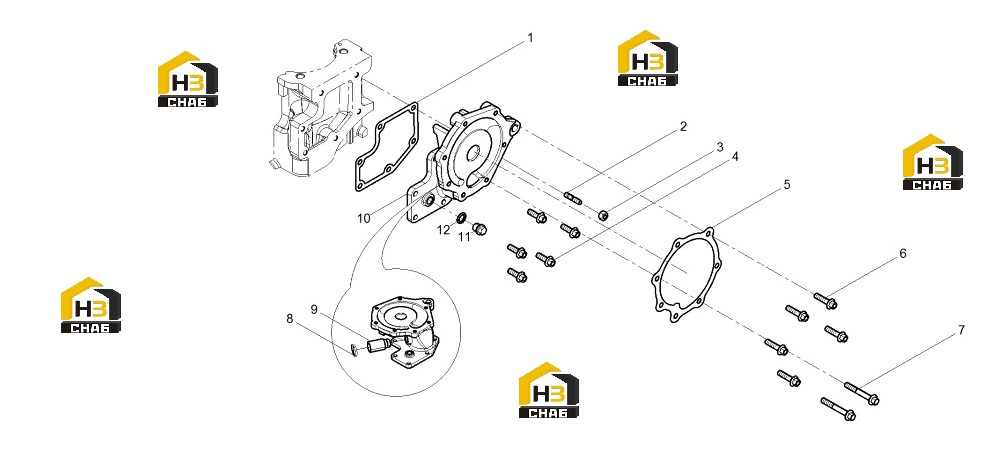

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seal
Каталожный номер:16232027H
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Stud
Каталожный номер:16243019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon flange nut
Каталожный номер:16231289F
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon flange screw
Каталожный номер:16230823Z
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Seal
Каталожный номер:16232026G
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon flange screw
Каталожный номер:77759690C
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon flange screw
Каталожный номер:16230481C
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Collar
Каталожный номер:16207280J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connection pipe
Каталожный номер:16207260M
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Water pump housing bracket
Каталожный номер:16246423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plug
Каталожный номер:16207820W
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing washer
Каталожный номер:16207750V
Комплект:1
Примечание:
