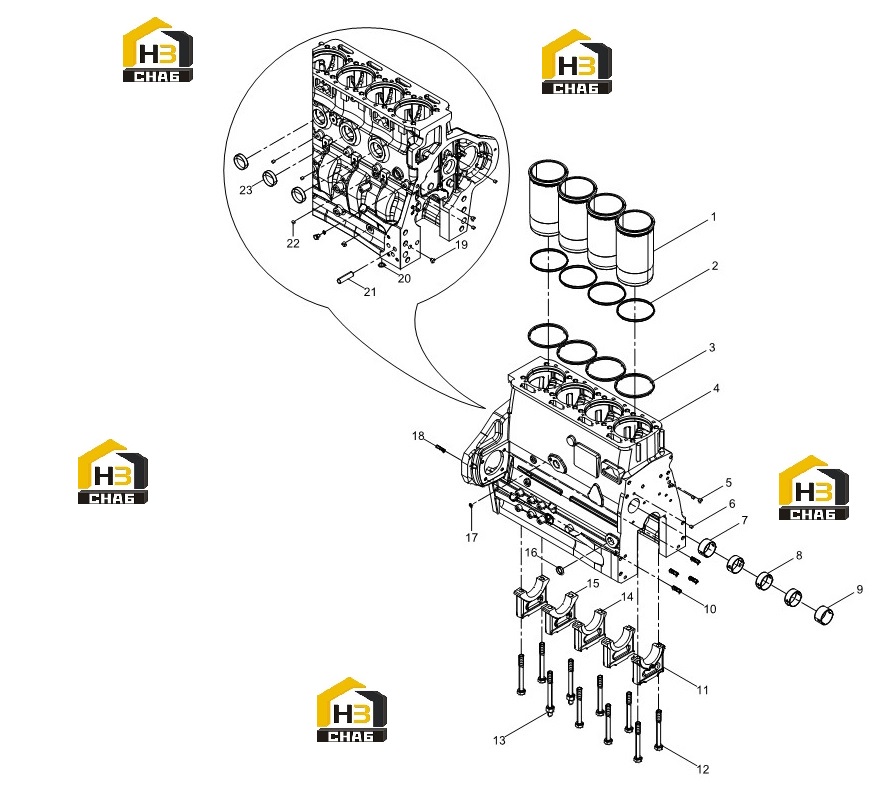

Узел блока цилиндров двигателя

← Блок двигателя Крышка передняя двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Liner

Каталожный номер:13056682

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:01153804

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:01153805

Комплект:8

Примечание:

№ на схеме:4

Наименование:Engine Block

Каталожный номер:13039351

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pulling Rivet

Каталожный номер:12273515

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pulling Rivet

Каталожный номер:12151365

Комплект:7

Примечание:

№ на схеме:7

Наименование:Camshaft Bush

Каталожный номер:12159599

Комплект:1

Примечание:

№ на схеме:8

Наименование:Camshaft Bush

Каталожный номер:13032911

Комплект:3

Примечание:

№ на схеме:9

Наименование:Camshaft Bush

Каталожный номер:13032912

Комплект:1

Примечание:

№ на схеме:10

Наименование:Double End Stud

Каталожный номер:01152502

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pre-machined Trust Main Bearing Cap

Каталожный номер:12190135

Комплект:1

Примечание:

№ на схеме:12

Наименование:Main Bearing Bolt

Каталожный номер:13037380

Комплект:8

Примечание:

№ на схеме:13

Наименование:Main Bearing Bolt

Каталожный номер:13037381

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pre-machined Main Bearing Cap

Каталожный номер:12271079

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pre-machined Main Bearing Cap

Каталожный номер:12188652

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bowl Plug

Каталожный номер:13039690

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring Washer

Каталожный номер:01177981

Комплект:1

Примечание:

№ на схеме:18

Наименование:Double End Stud

Каталожный номер:01153348

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw Plug

Каталожный номер:12273557

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sealing Washer

Каталожный номер:01118707

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screened Pipe

Каталожный номер:13031278

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball

Каталожный номер:01116958

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bowl Plug

Каталожный номер:01152717

Комплект:3

Примечание:
