Крепление воздушного фильтра

Крепление воздушного фильтра

← Коллектор впускной Фильтр воздушный →

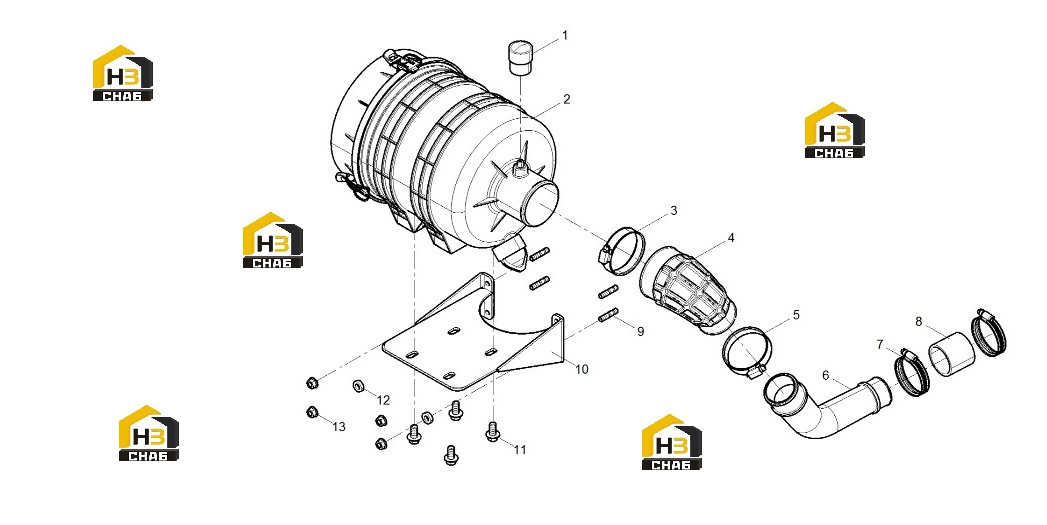

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air filter clogging indicator
Каталожный номер:16251489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air filter
Каталожный номер:16244528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:16231984L
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Air connection elbow-pipe
Каталожный номер:16254206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:16231983K
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air connection elbow-pipe
Каталожный номер:16254213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Collar
Каталожный номер:77704670Y
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber pipe
Каталожный номер:16254220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Stud
Каталожный номер:16207450T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Air filter bracket
Каталожный номер:16251434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon flange screw
Каталожный номер:16230635V
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spacer
Каталожный номер:16254336
Комплект:2
Примечание:
