Крепление труб высокого давления

← Труба высокого давления в сборе Генератор →

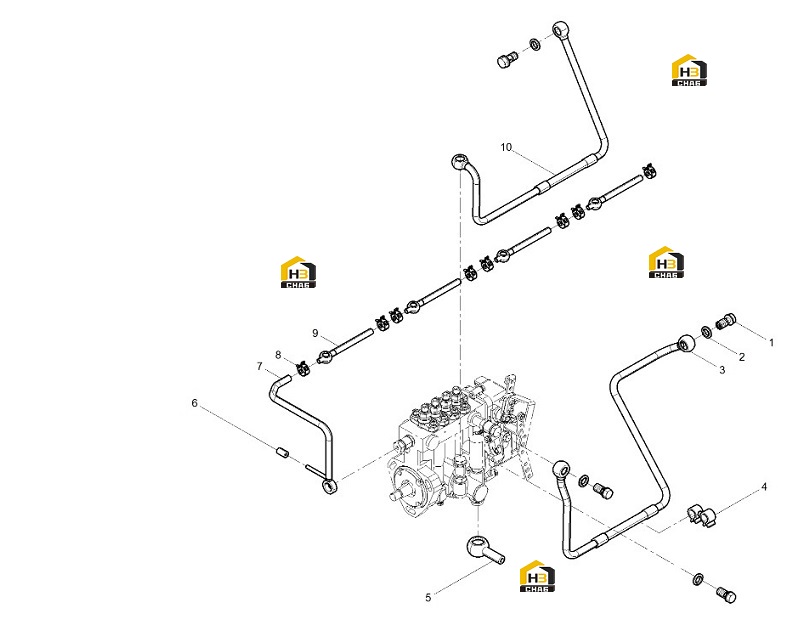

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hollow screw

Каталожный номер:16255524

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:16256460

Комплект:4

Примечание:

№ на схеме:3

Наименование:Fuel inlet pipe

Каталожный номер:16255241

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe clamp

Каталожный номер:16256330

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fuel connector

Каталожный номер:16255616

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:16245952

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel return pipe

Каталожный номер:16256279

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:16256439

Комплект:8

Примечание:

№ на схеме:9

Наименование:Fuel return pipe

Каталожный номер:16256286

Комплект:3

Примечание:

№ на схеме:10

Наименование:Fuel inlet pipe

Каталожный номер:16255258

Комплект:1

Примечание:
