Крышка корпуса редуктора

Крышка корпуса редуктора

← Корпус редуктора Крепление корпуса маховика →

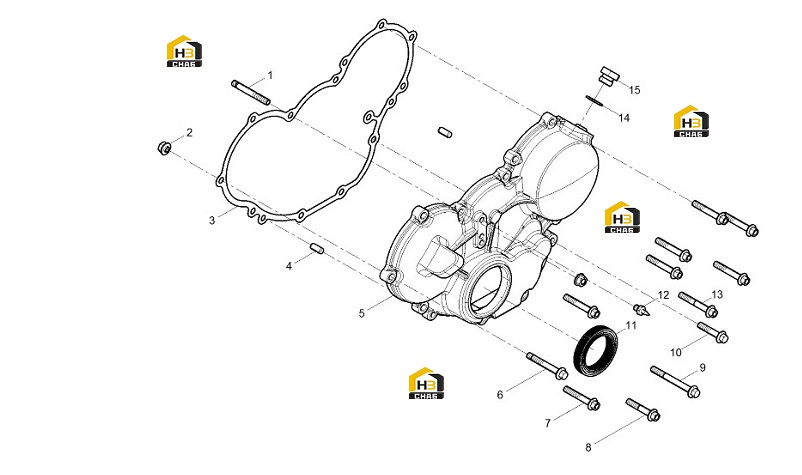

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Stud
Каталожный номер:16245525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hexagon flange nut
Каталожный номер:16230899G
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover gasket
Каталожный номер:16251052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Centering pin
Каталожный номер:16232592X
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Timing gear housing cover
Каталожный номер:16256163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon flange screw
Каталожный номер:16256705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon flange screw
Каталожный номер:77759380Q
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon flange screw
Каталожный номер:77759370E
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon flange screw
Каталожный номер:77759430V
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon flange screw
Каталожный номер:77759350H
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Crankshaft oil seal
Каталожный номер:16252066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Indicator
Каталожный номер:16252035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon flange screw
Каталожный номер:16256798
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing washer
Каталожный номер:16230924J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plug
Каталожный номер:16231917N
Комплект:1
Примечание:
