Блок цилиндров в сборе

Блок цилиндров в сборе

← Крышка клапанная в сборе Узел блока цилиндров →

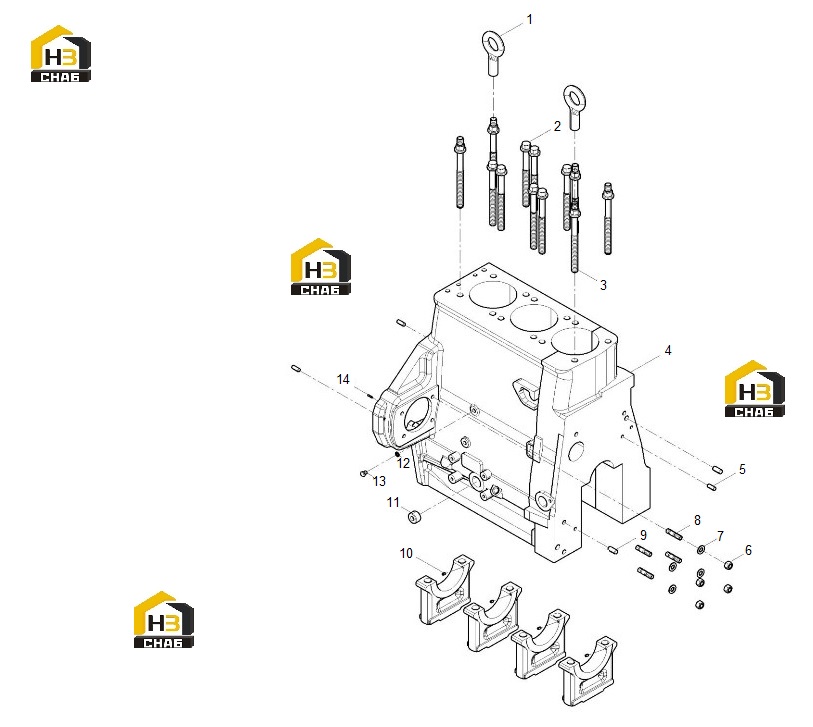

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lifting eye
Каталожный номер:16243026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder head screw
Каталожный номер:16205430Y
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cylinder head screw
Каталожный номер:16205420M
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Engine block assembly
Каталожный номер:16246171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:16231739V
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:16227230T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:16230921F
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Stud
Каталожный номер:16230529E
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Parallel pin
Каталожный номер:16242999
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:16231815C
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:16243002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Stud
Каталожный номер:16243019
Комплект:1
Примечание:
