Картер шестерен двигателя

Картер шестерен двигателя

← Корпус маховика в сборе Комплектующие картера маховика →

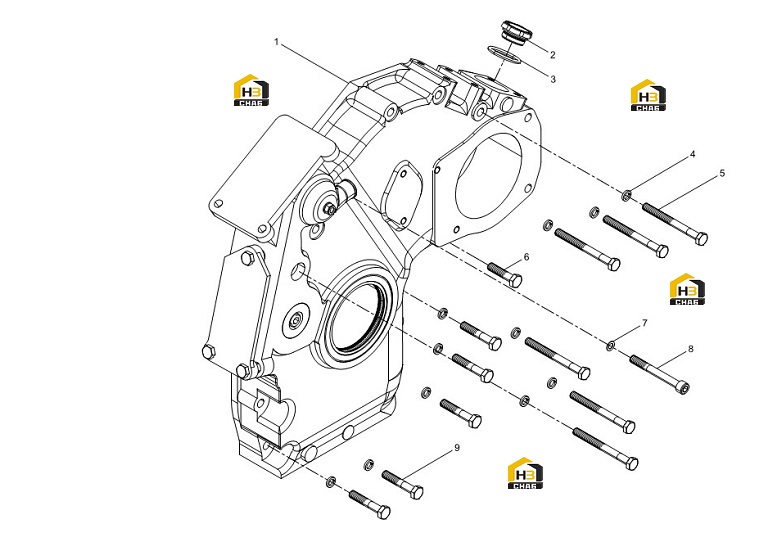

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front End Cover Subassembly
Каталожный номер:13022293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Oil Filling Pipe Cap
Каталожный номер:1000880527
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:06214722
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring Washer
Каталожный номер:90003931102
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon Head Bolt
Каталожный номер:13024408
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon Head Bolt
Каталожный номер:90003800431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing Washer
Каталожный номер:01118647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90013050071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon Head Bolt
Каталожный номер:90003800441
Комплект:5
Примечание:
