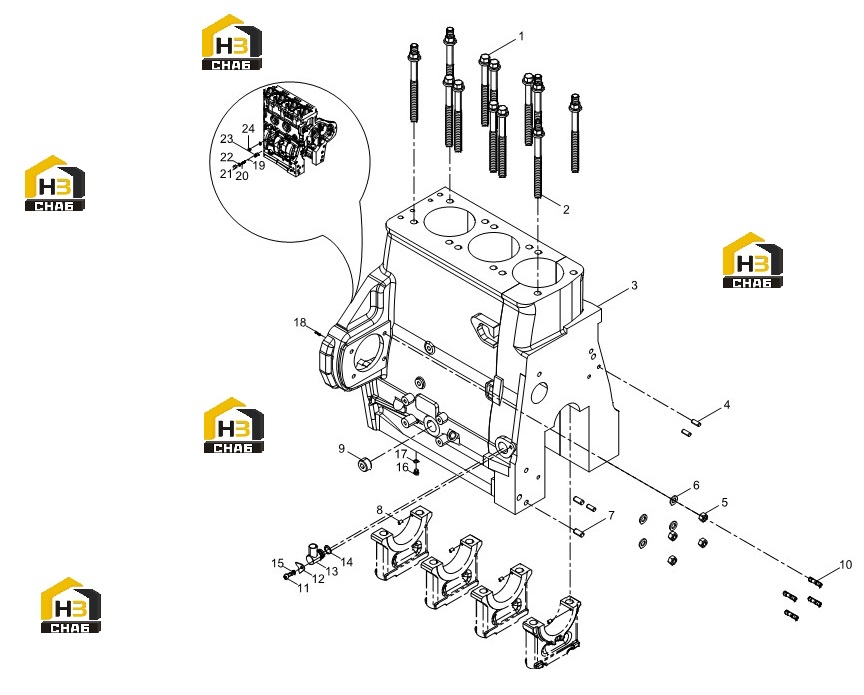

Блок цилиндров (часть 1)

← Топливопровод низкого давления Блок цилиндров (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Head Bolt

Каталожный номер:13037377

Комплект:7

Примечание:

№ на схеме:2

Наименование:Cylinder Head Bolt

Каталожный номер:13037379

Комплект:5

Примечание:

№ на схеме:3

Наименование:crankcase assembly

Каталожный номер:12273345

Комплект:1

Примечание:

№ на схеме:4

Наименование:Parallel Pin

Каталожный номер:90003901420

Комплект:3

Примечание:

№ на схеме:5

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90003888452

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plain Washer

Каталожный номер:90014040008

Комплект:4

Примечание:

№ на схеме:7

Наименование:Parallel Pin

Каталожный номер:90015210010

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring-Type Straight Pin, Slotted, Heavy Duty

Каталожный номер:90015100005

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sleeves

Каталожный номер:12159445

Комплект:1

Примечание:

№ на схеме:10

Наименование:Double End Stud

Каталожный номер:90003813532S

Комплект:4

Примечание:

№ на схеме:11

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:1151498

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:12160129

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe

Каталожный номер:12160117

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:1153869

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring Washer

Каталожный номер:90003931102

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon Screw Plug

Каталожный номер:1151453

Комплект:1

Примечание:

№ на схеме:17

Наименование:Assembled Sealing Washer

Каталожный номер:13057039

Комплект:1

Примечание:

№ на схеме:18

Наименование:Double End Stud

Каталожный номер:90011520047

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:90016210018

Комплект:1

Примечание:

№ на схеме:20

Наименование:Return Spring

Каталожный номер:1221356

Комплект:1

Примечание:

№ на схеме:21

Наименование:Acorn Hexagon Nut

Каталожный номер:12167057

Комплект:1

Примечание:

№ на схеме:22

Наименование:Assembled Sealing Washer

Каталожный номер:13023361

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:12167053

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hexagon Screw Plug

Каталожный номер:1118952

Комплект:1

Примечание:
