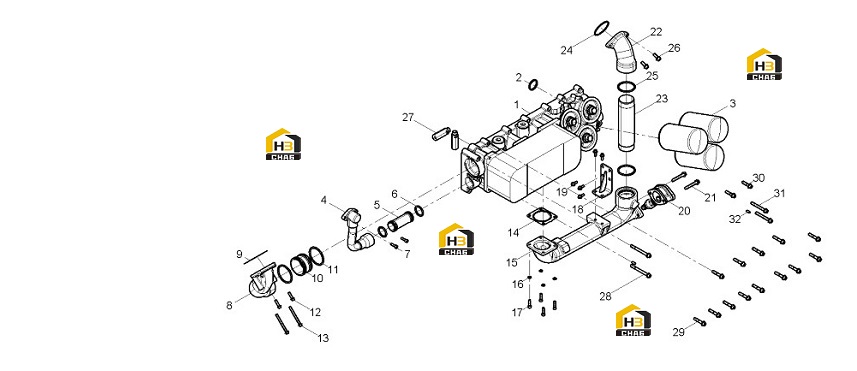

Узел фильтрации масла правый

← Узел фильтрации масла левый Радиатор масляный левый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cooler assembly

Каталожный номер:16241442

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:16232415E

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil filter

Каталожный номер:16225020R-PR

Комплект:3

Примечание:

№ на схеме:4

Наименование:Oil cooler elbow connection pipe

Каталожный номер:16240650

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe connector

Каталожный номер:16240551

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:77712610D

Комплект:2

Примечание:

№ на схеме:7

Наименование:CHC Screw

Каталожный номер:16226220W

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil cooler elbow connection pipe

Каталожный номер:16240667

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:16232421L

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe connector

Каталожный номер:16240537

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:16230949L

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hexagon flange screw

Каталожный номер:77759820T

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hexagon flange screw

Каталожный номер:77759720K

Комплект:2

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:16232420K

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil cooler water pipe

Каталожный номер:16241459

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:16226790Q

Комплект:4

Примечание:

№ на схеме:17

Наименование:CHC Screw

Каталожный номер:16240278

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:16240575

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon flange screw

Каталожный номер:16230886S

Комплект:5

Примечание:

№ на схеме:20

Наименование:Emergency valve

Каталожный номер:16231979F

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon flange screw

Каталожный номер:16230827D

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil cooler water pipe

Каталожный номер:16240681

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil cooler water pipe

Каталожный номер:16240698

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:16231456M

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:16231313G

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hexagon flange screw

Каталожный номер:16230880L

Комплект:2

Примечание:

№ на схеме:27

Наименование:Main oil gallery pressure limiter

Каталожный номер:16231329Z

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hexagon flange screw

Каталожный номер:77760580V

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hexagon flange screw

Каталожный номер:77760570J

Комплект:13

Примечание:

№ на схеме:30

Наименование:Hexagon flange screw

Каталожный номер:16230881M

Комплект:2

Примечание:

№ на схеме:31

Наименование:Hexagon flange screw

Каталожный номер:16230826C

Комплект:2

Примечание:

№ на схеме:32

Наименование:Parallel pin

Каталожный номер:16230933T

Комплект:2

Примечание:
