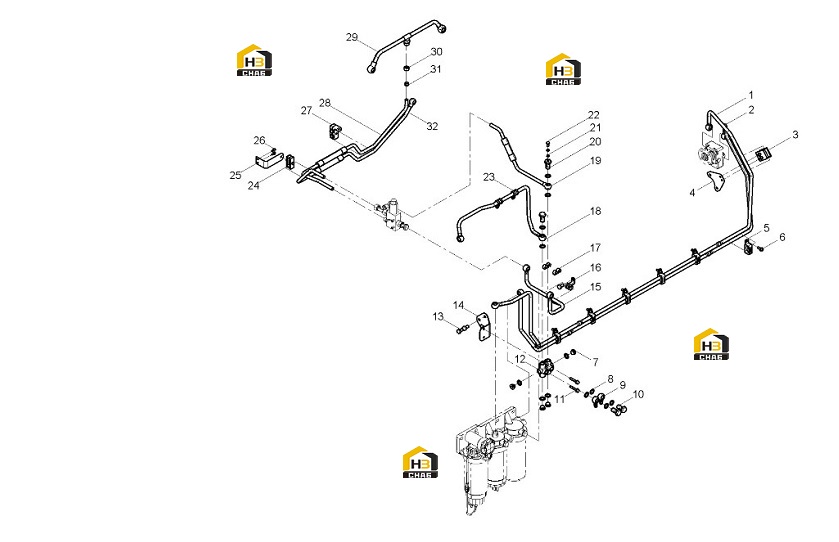

Трубки топливные

← Топливопровод высокого давления Клапан электромагнитный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel-inlet pipe

Каталожный номер:16232408X

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel-inlet pipe

Каталожный номер:16232409Y

Комплект:1

Примечание:

№ на схеме:3

Наименование:2-ways pipe flange

Каталожный номер:16241657

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange bracket

Каталожный номер:16241664

Комплект:1

Примечание:

№ на схеме:5

Наименование:2-ways pipe flange

Каталожный номер:16241671

Комплект:6

Примечание:

№ на схеме:6

Наименование:Hexagon flange screw

Каталожный номер:16230886S

Комплект:6

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:14400078J

Комплект:4

Примечание:

№ на схеме:8

Наименование:BS gasket

Каталожный номер:16231223J

Комплект:12

Примечание:

№ на схеме:9

Наименование:Pipe union

Каталожный номер:16232512K

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hollow screw

Каталожный номер:16230662Z

Комплект:3

Примечание:

№ на схеме:11

Наименование:Hexagon flange screw

Каталожный номер:77759750S

Комплект:2

Примечание:

№ на схеме:12

Наименование:Intermediate connector

Каталожный номер:16232513L

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon flange screw

Каталожный номер:16230834L

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:16241688

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel-inlet pipe

Каталожный номер:16232410Z

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:16241695

Комплект:1

Примечание:

№ на схеме:17

Наименование:Twin clamp

Каталожный номер:16241701

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fuel-inlet pipe

Каталожный номер:16232414D

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel-inlet pipe

Каталожный номер:16232413C

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hollow screw

Каталожный номер:16241718

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing Washer

Каталожный номер:16228260N

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hollow screw

Каталожный номер:16231226M

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:330210000162-CW

Комплект:2

Примечание:

№ на схеме:24

Наименование:2-ways pipe flange

Каталожный номер:16241725

Комплект:1

Примечание:

№ на схеме:25

Наименование:Flange bracket

Каталожный номер:16241732

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:77759980S

Комплект:2

Примечание:

№ на схеме:27

Наименование:2-ways pipe flange

Каталожный номер:16241749

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fuel-inlet pipe

Каталожный номер:16232411A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel-inlet connection pipe

Каталожный номер:16244887

Комплект:1

Примечание:

№ на схеме:30

Наименование:Biconical nut

Каталожный номер:16231309C

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ferrule

Каталожный номер:16240841

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fuel-inlet pipe

Каталожный номер:16232412B

Комплект:1

Примечание:
