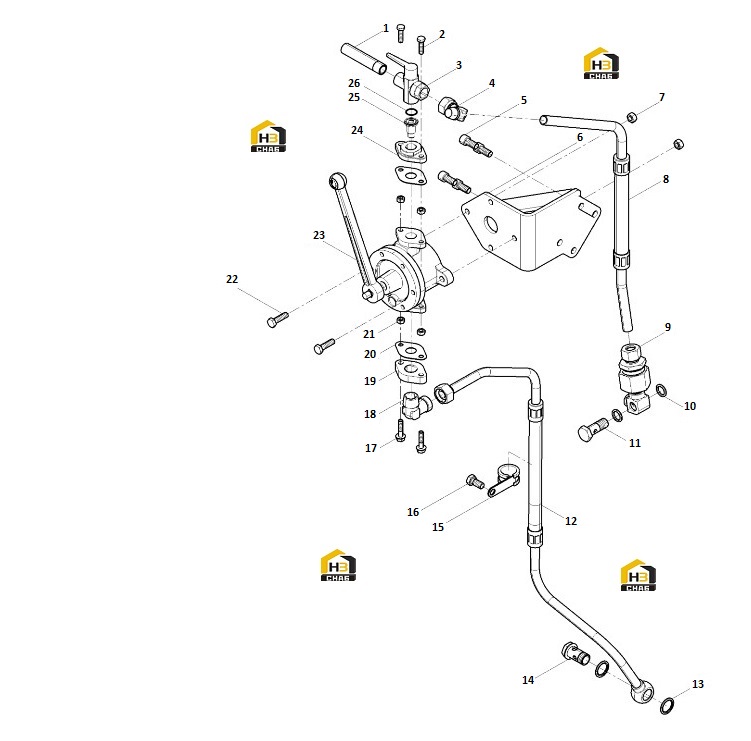

Насос дренажный

← Патрубок выпускной нефтегазоотделителя Труба маслоналивная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Draining pipe

Каталожный номер:15040760C-CW

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:77752040M

Комплект:2

Примечание:

№ на схеме:3

Наименование:Tap

Каталожный номер:77718910B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Angle pipe connector

Каталожный номер:77718880T

Комплект:1

Примечание:

№ на схеме:5

Наименование:CHC Screw

Каталожный номер:77754390R

Комплект:4

Примечание:

№ на схеме:6

Наименование:Manual draining pump bracket

Каталожный номер:16241527

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:16230220T

Комплект:2

Примечание:

№ на схеме:8

Наименование:Manual draining pump hose

Каталожный номер:16241534

Комплект:1

Примечание:

№ на схеме:9

Наименование:Non-return valve

Каталожный номер:16231128F

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sealing washer

Каталожный номер:16230924J

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hollow screw

Каталожный номер:16230748S

Комплект:1

Примечание:

№ на схеме:12

Наименование:Manual draining pump hose

Каталожный номер:16241541

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing Washer

Каталожный номер:16230670H

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hollow Screw

Каталожный номер:16230746Q

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:16241558

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:16240339

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hexagon flange screw

Каталожный номер:16230872C

Комплект:2

Примечание:

№ на схеме:18

Наименование:Angle pipe connector

Каталожный номер:77729650A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oval flange

Каталожный номер:15041750D

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oval gasket

Каталожный номер:11204940H

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:16230849C

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:16240353

Комплект:2

Примечание:

№ на схеме:23

Наименование:Draining pump

Каталожный номер:77717510E

Комплект:1

Примечание:

№ на схеме:24

Наименование:Draining pump outlet flange

Каталожный номер:16230696L

Комплект:1

Примечание:

№ на схеме:25

Наименование:Draining pump outlet connector

Каталожный номер:16230695K

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:16230828E

Комплект:1

Примечание:
