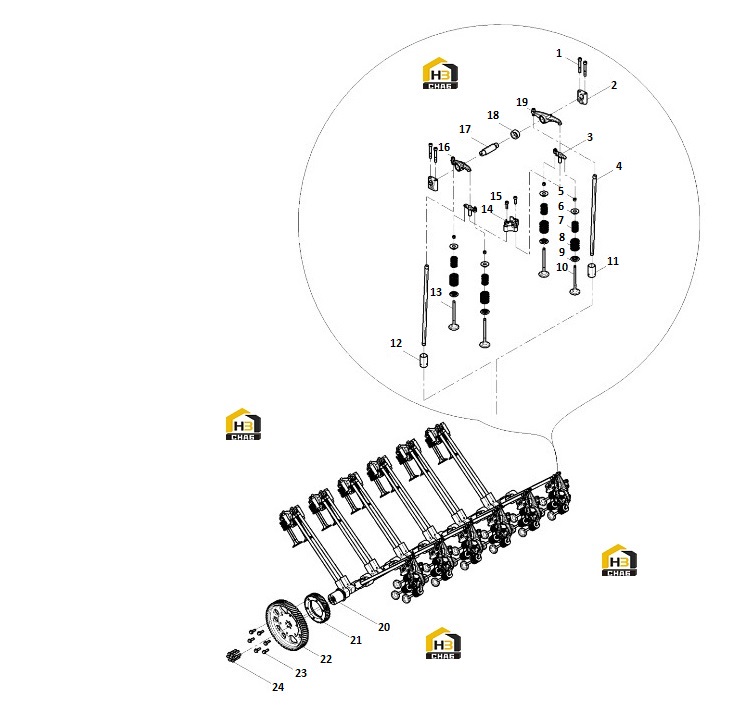

Механизм клапанный

← Шатун в сборе Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CHC Screw

Каталожный номер:16232451T

Комплект:48

Примечание:

№ на схеме:2

Наименование:Rocker Arm Bracket

Каталожный номер:16231069R

Комплект:24

Примечание:

№ на схеме:3

Наименование:Valve Bridge Set

Каталожный номер:16231062J

Комплект:24

Примечание:

№ на схеме:4

Наименование:Rocker rod

Каталожный номер:16231373X

Комплект:24

Примечание:

№ на схеме:5

Наименование:Valve half collet

Каталожный номер:16232452V

Комплект:96

Примечание:

№ на схеме:6

Наименование:Valve spring top retainer

Каталожный номер:16231070S

Комплект:48

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:14010390K

Комплект:48

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:14010380Z

Комплект:48

Примечание:

№ на схеме:9

Наименование:Valve Spring Bottom Retainer

Каталожный номер:16231054A

Комплект:48

Примечание:

№ на схеме:10

Наименование:Intake valve

Каталожный номер:16232289S

Комплект:24

Примечание:

№ на схеме:11

Наименование:Tappet

Каталожный номер:15021141C

Комплект:12

Примечание:

№ на схеме:12

Наименование:Tappet

Каталожный номер:16231089N

Комплект:12

Примечание:

№ на схеме:13

Наименование:Exhaust valve

Каталожный номер:16232288R

Комплект:24

Примечание:

№ на схеме:14

Наименование:Valve bridge set

Каталожный номер:16231050W

Комплект:12

Примечание:

№ на схеме:15

Наименование:CHC Screw

Каталожный номер:77753190M

Комплект:24

Примечание:

№ на схеме:16

Наименование:Exhaust rocker arm assembly

Каталожный номер:16232433Z

Комплект:12

Примечание:

№ на схеме:17

Наименование:Rocker Arm Shaft Assembly

Каталожный номер:16231090P

Комплект:12

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:16231051X

Комплект:12

Примечание:

№ на схеме:19

Наименование:Intake rocker arm assembly

Каталожный номер:16231093S

Комплект:12

Примечание:

№ на схеме:20

Наименование:Camshaft assembly

Каталожный номер:16231363L

Комплект:1

Примечание:

№ на схеме:21

Наименование:Idler gear

Каталожный номер:16231369S

Комплект:1

Примечание:

№ на схеме:22

Наименование:Camshaft timing gear

Каталожный номер:16231362K

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon flange screw

Каталожный номер:16231372W

Комплект:6

Примечание:

№ на схеме:24

Наименование:Hexagon flange screw

Каталожный номер:16232317Y

Комплект:6

Примечание:
