NEW BAUDOUIN 12M33G1250-5 (DPK-SPC-EN-12M33-0000)/
Генератор с комплектующими

Генератор с комплектующими

← Стартер Коллектор впускной →

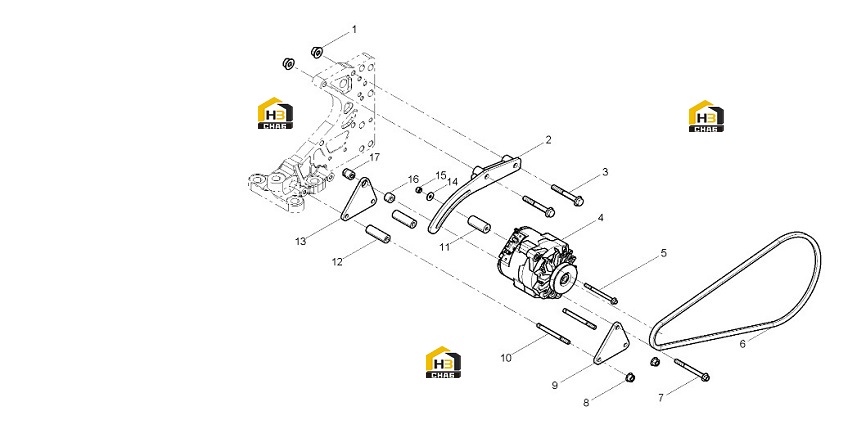

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon flange nut
Каталожный номер:16230902K
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Alternator bracket
Каталожный номер:16241770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon flange screw
Каталожный номер:77760680D
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Alternator
Каталожный номер:16232143J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon flange screw
Каталожный номер:77760690P
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Belt
Каталожный номер:16232148P
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon flange screw
Каталожный номер:16231229Q
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon flange nut
Каталожный номер:16230900H
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Alternator bracket
Каталожный номер:16241787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Stud
Каталожный номер:16241794
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:16241800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spacer
Каталожный номер:16241817
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Alternator bracket
Каталожный номер:16241824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:13521430G
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Self-locking nut
Каталожный номер:16243408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spacer
Каталожный номер:15070110E
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:16232519S
Комплект:1
Примечание:
