Фильтр воздушный в сборе

Фильтр воздушный в сборе

← Коллектор впускной Фильтр воздушный →

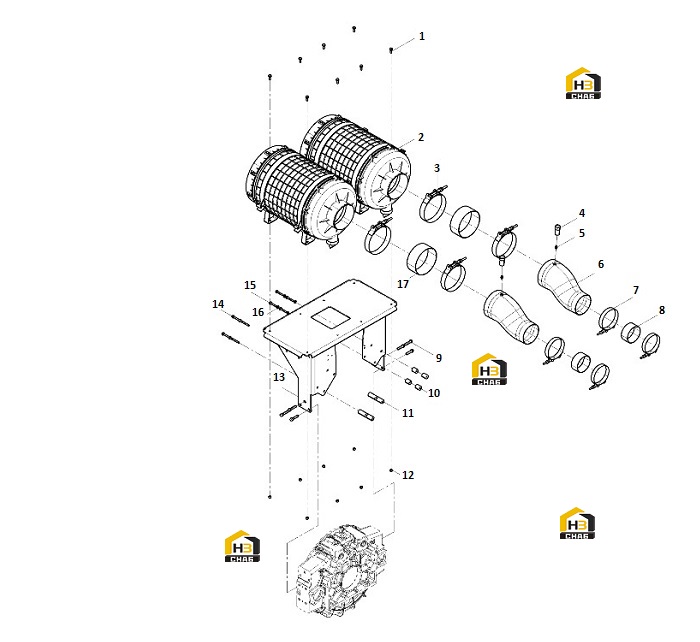

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon flange screw
Каталожный номер:16231280W
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air filter
Каталожный номер:16232401P
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:16242227
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Differential pressure alarm
Каталожный номер:16232529D
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Union nut
Каталожный номер:16203820Y
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air intake rubber pipe
Каталожный номер:16232403R
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:V-clamp
Каталожный номер:16241879
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connecting pipe
Каталожный номер:15080881M
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon flange screw
Каталожный номер:16241886
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:16241893
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:16241909
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon flange nut
Каталожный номер:16230900H
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Air filter bracket
Каталожный номер:16241916
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon flange screw
Каталожный номер:77760700A
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon flange screw
Каталожный номер:77760710L
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing washer
Каталожный номер:90014400001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connecting pipe
Каталожный номер:16232402Q
Комплект:2
Примечание:
