Трубки топливные (низкого давления)

Трубки топливные (низкого давления)

← Трубка обратки топливных форсунок двигателя Фильтр топливный с крепежами →

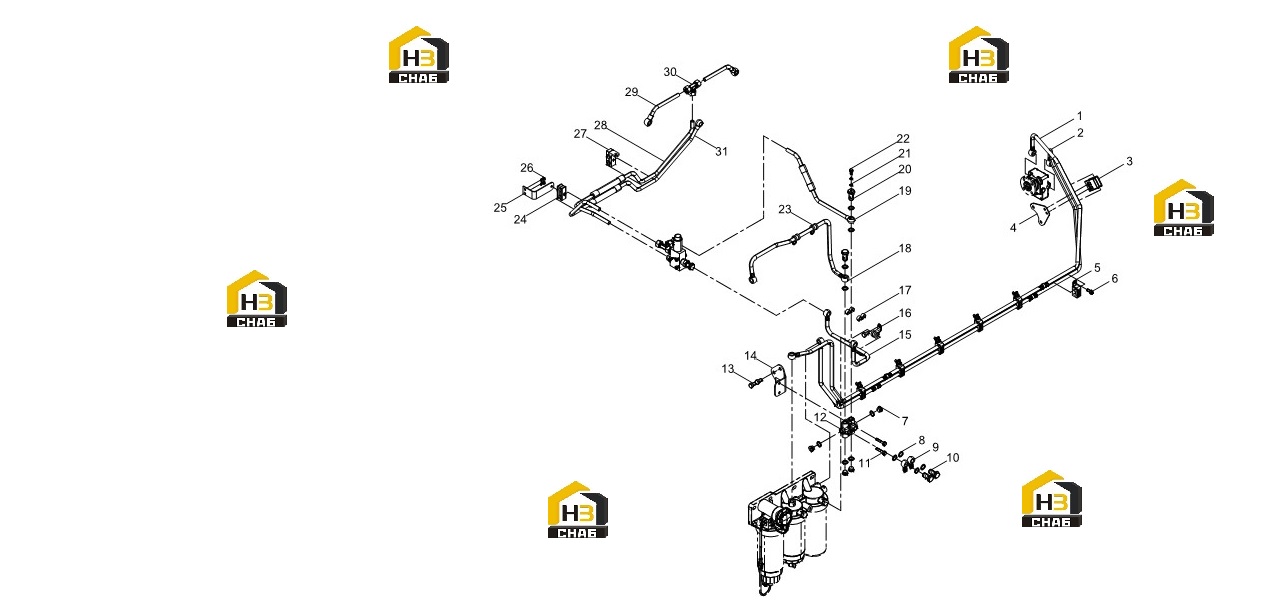

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel-inlet Pipe Assembly
Каталожный номер:331005000820
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fuel-inlet Pipe Assembly
Каталожный номер:331005000822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe Clamp Assembly
Каталожный номер:331005000864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fuel Pipe Bracket
Каталожный номер:331005000835
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe Clamp Assembly
Каталожный номер:331005000816
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon Flange Bolt
Каталожный номер:90011420022
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon Taper Screw Plug
Каталожный номер:14400078J
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing Washer
Каталожный номер:612600080275
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe Joint
Каталожный номер:612600082773
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hollow screw
Каталожный номер:01119250
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon Flange Bolt
Каталожный номер:90011400004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Transition joint
Каталожный номер:331005000809
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon Flange Bolt
Каталожный номер:9000000709
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:331005001101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fuel-inlet Pipe Assembly
Каталожный номер:331005000824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe Clamp Assembly
Каталожный номер:331005001140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe Clamp Assembly
Каталожный номер:612600080948
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Fuel-inlet Pipe Assembly
Каталожный номер:331005001108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Fuel Return Pipe Assembly
Каталожный номер:331005001105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt
Каталожный номер:331005001234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:612600080201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:612600081948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pipe Clamp Assembly
Каталожный номер:330210000162
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Pipe Clamp Assembly
Каталожный номер:331005000865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Fuel Pipe Bracket
Каталожный номер:331005000834
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Hexagon Flange Bolt
Каталожный номер:9000000719
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Pipe Clamp Assembly
Каталожный номер:330205000403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Fuel-inlet Pipe Assembly
Каталожный номер:331005000826
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Fuel-inlet Pipe
Каталожный номер:330205000309
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Pipe Joint
Каталожный номер:77719680N
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Fuel Return Pipe Assembly
Каталожный номер:331005000830
Комплект:1
Примечание:
