Компрессор

Компрессор

← Трубка масляная турбонагнетателя Группа воздушных фильтров →

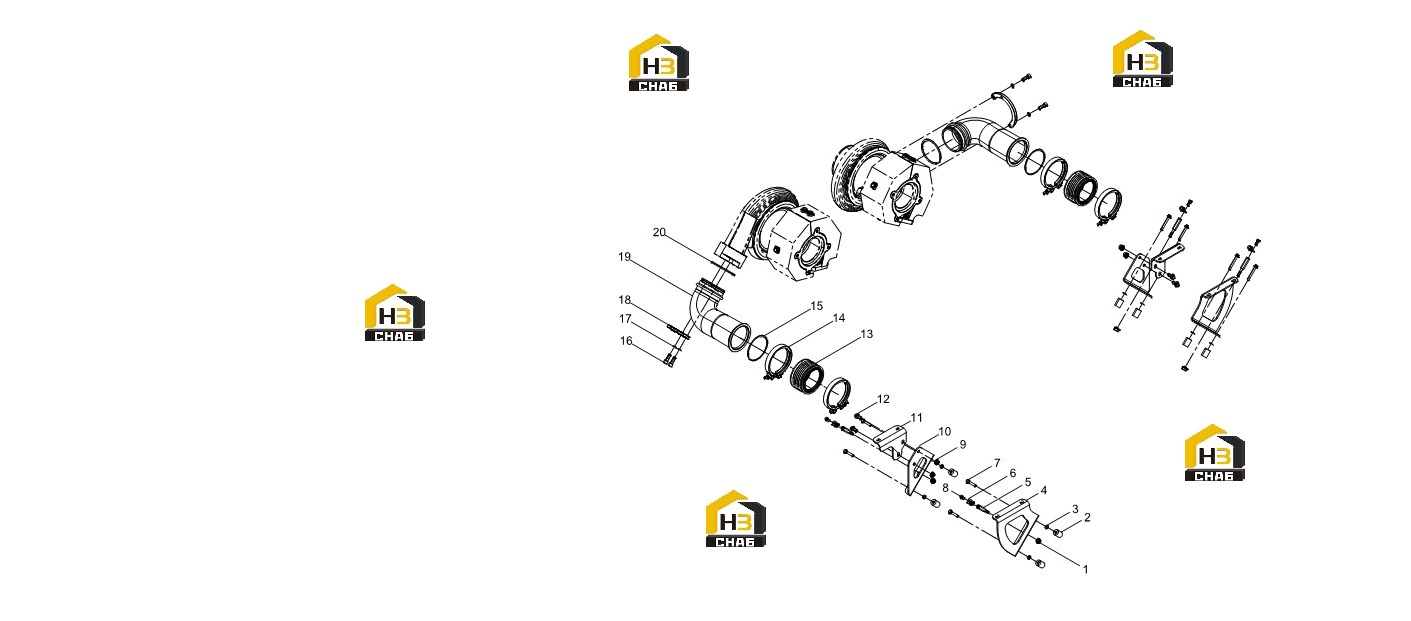

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Prevailing Torque Type Hexagon Nut with Flange
Каталожный номер:612600061719
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pad
Каталожный номер:1000060256
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plain Washer
Каталожный номер:90014040007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Inter-cool Pipe Bracket
Каталожный номер:1000054144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Back-up Block
Каталожный номер:612600010616
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe Clamp Assembly
Каталожный номер:330205000539
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon Flange with Tooth Bolt
Каталожный номер:90011430004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90003862419
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Prevailing Torque Type Hexagon Nut with Flange
Каталожный номер:612600061720
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Inter-cool Pipe Bracket
Каталожный номер:1000054145
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Inter-cool Pipe Bracket
Каталожный номер:330208000234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon Flange with Tooth Bolt
Каталожный номер:90011430007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Expansion Pipe
Каталожный номер:330208000127
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:X6209.104
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-Ring
Каталожный номер:90017550021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90003862532
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring Washer
Каталожный номер:90003931122
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate
Каталожный номер:331008000056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Compressor Air Pipe
Каталожный номер:1000034774
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:90017510076
Комплект:2
Примечание:
