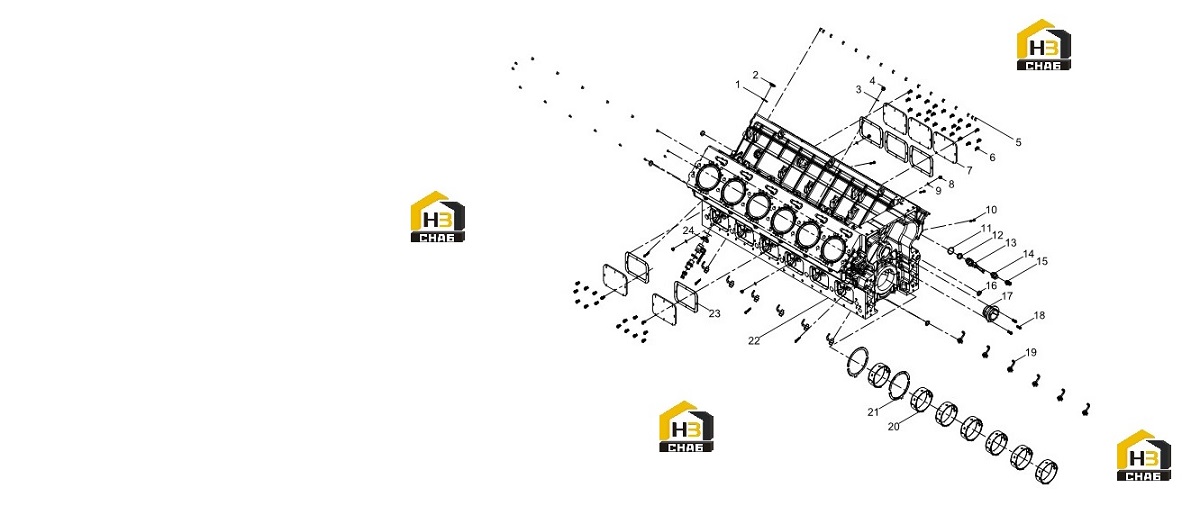

Блок двигателя

← Комплект мелких деталей (болты, шайбы, прокладки) Комплектующие блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembled Sealing Washer

Каталожный номер:1000855242

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw Plug

Каталожный номер:11128190J

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:612600080200

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hexagon Screw Plug

Каталожный номер:610800010226

Комплект:1

Примечание:

№ на схеме:5

Наименование:Parallel Pin

Каталожный номер:90015210006

Комплект:32

Примечание:

№ на схеме:6

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420022

Комплект:40

Примечание:

№ на схеме:7

Наименование:Handhole Cover

Каталожный номер:331001000428

Комплект:5

Примечание:

№ на схеме:8

Наименование:Screw Plug

Каталожный номер:11230560F

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sealing Washer

Каталожный номер:612600080275

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pulling Rivet

Каталожный номер:331001000103

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:612600150106

Комплект:2

Примечание:

№ на схеме:12

Наименование:Thin Nut for Connector

Каталожный номер:1000593609

Комплект:2

Примечание:

№ на схеме:13

Наименование:Emergency Water Valve

Каталожный номер:15035750G

Комплект:2

Примечание:

№ на схеме:14

Наименование:Conversion Adapter

Каталожный номер:1000817114

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pipe Joint

Каталожный номер:15035710N

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bowl Plug

Каталожный номер:331001000378

Комплект:4

Примечание:

№ на схеме:17

Наименование:Camshaft Bush

Каталожный номер:331001000208

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon Flange Bolt

Каталожный номер:1000428092S

Комплект:3

Примечание:

№ на схеме:19

Наименование:Piston Nozzle Set

Каталожный номер:331001000785

Комплект:12

Примечание:

№ на схеме:20

Наименование:Main Bearing Set

Каталожный номер:331001000513

Комплект:7

Примечание:

№ на схеме:21

Наименование:Thrust Plate Set

Каталожный номер:331001000192

Комплект:2

Примечание:

№ на схеме:22

Наименование:crankcase pre-assembly

Каталожный номер:331050000075

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:331001000429

Комплект:5

Примечание:

№ на схеме:24

Наименование:Pipe Joint

Каталожный номер:1000077225

Комплект:2

Примечание:
