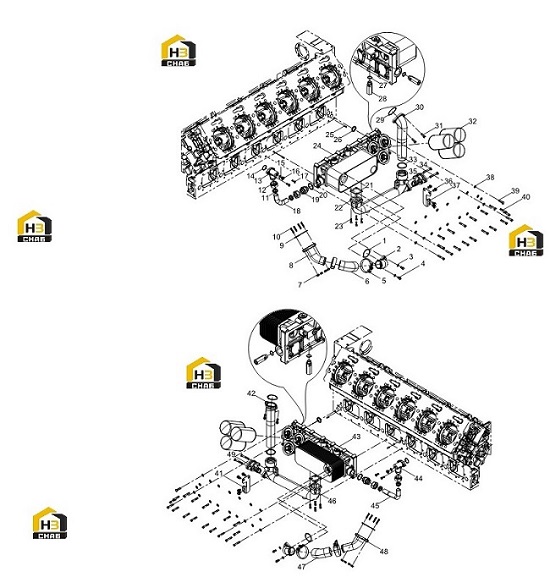

Фильтр масляный

← Насос масляный ручной Комплект водяных клапанов (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:90017510085

Комплект:2

Примечание:

№ на схеме:2

Наименование:Water Pipe Connector

Каталожный номер:331004000280

Комплект:2

Примечание:

№ на схеме:3

Наименование:Small Series, Plain Washer,

Каталожный номер:90014070002

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hexagon Head Bolt

Каталожный номер:90003802543

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:612600062208

Комплект:4

Примечание:

№ на схеме:6

Наименование:Coolant Connecting Rubber Pipe

Каталожный номер:1000034837

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon Flange Nut

Каталожный номер:90012290006

Комплект:4

Примечание:

№ на схеме:8

Наименование:Oil Cooler Water Pipe

Каталожный номер:331003000470

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:331003000181

Комплект:2

Примечание:

№ на схеме:10

Наименование:Double End Stud

Каталожный номер:90011540008

Комплект:8

Примечание:

№ на схеме:11

Наименование:Ferrule

Каталожный номер:90017130003

Комплект:4

Примечание:

№ на схеме:12

Наименование:Ferrule 24° Cone Connectors, Nut

Каталожный номер:90017480004

Комплект:4

Примечание:

№ на схеме:13

Наименование:Joint Body

Каталожный номер:1000049441

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:90017510079

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:90003098020

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon Taper Screw Plug

Каталожный номер:14400078J

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagon Head Bolt

Каталожный номер:90003802444

Комплект:4

Примечание:

№ на схеме:18

Наименование:Oil Cooler Oil Pipe

Каталожный номер:1000047976

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ferrule Straight Thread Elbow-body

Каталожный номер:331004000071

Комплект:2

Примечание:

№ на схеме:20

Наименование:Assembled Sealing Washer

Каталожный номер:90014420003

Комплект:2

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:331003000218

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil Cooler Water Pipe

Каталожный номер:1000054719

Комплект:1

Примечание:

№ на схеме:23

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90003862428

Комплект:8

Примечание:

№ на схеме:24

Наименование:Oil Cooler Assembly

Каталожный номер:331004000034

Комплект:1

Примечание:

№ на схеме:25

Наименование:Parallel Pin

Каталожный номер:90015050011

Комплект:4

Примечание:

№ на схеме:26

Наименование:Sealing Washer

Каталожный номер:331004000161

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sealing Washer

Каталожный номер:90003098029

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pressure-limiting valve of the main oil passage

Каталожный номер:330204000103

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-Ring

Каталожный номер:90017550011

Комплект:2

Примечание:

№ на схеме:30

Наименование:Water-outlet Pipe Set

Каталожный номер:1000364336

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hexagon Head Bolt

Каталожный номер:90003802527

Комплект:4

Примечание:

№ на схеме:32

Наименование:Oil Filter

Каталожный номер:612630010506

Комплект:6

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:90017510050

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hexagon Head Bolt

Каталожный номер:90003802558

Комплект:4

Примечание:

№ на схеме:35

Наименование:Emergency Water Valve Set

Каталожный номер:331003000553

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400027

Комплект:8

Примечание:

№ на схеме:37

Наименование:Water Pipe Bracket

Каталожный номер:1000127013

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plain Washer

Каталожный номер:90014020001

Комплект:38

Примечание:

№ на схеме:39

Наименование:Hexagon Head Bolt

Каталожный номер:90003802536

Комплект:2

Примечание:

№ на схеме:40

Наименование:Hexagon Head Bolt

Каталожный номер:90003800551

Комплект:36

Примечание:

№ на схеме:41

Наименование:Water Pipe Bracket

Каталожный номер:1000127014

Комплект:1

Примечание:

№ на схеме:42

Наименование:Water-outlet Pipe Set

Каталожный номер:1000364354

Комплект:1

Примечание:

№ на схеме:43

Наименование:Oil Cooler Assembly

Каталожный номер:331004000032

Комплект:1

Примечание:

№ на схеме:44

Наименование:Joint Body

Каталожный номер:331004000070

Комплект:1

Примечание:

№ на схеме:45

Наименование:Oil Cooler Water Pipe

Каталожный номер:331004000150

Комплект:1

Примечание:

№ на схеме:46

Наименование:Oil Cooler Water Pipe

Каталожный номер:1000054720

Комплект:1

Примечание:

№ на схеме:47

Наименование:Coolant Connecting Rubber Pipe

Каталожный номер:331003000455

Комплект:1

Примечание:

№ на схеме:48

Наименование:Oil Cooler Water Pipe

Каталожный номер:331003000469

Комплект:1

Примечание:

№ на схеме:49

Наименование:Emergency Water Valve Set

Каталожный номер:331003000554

Комплект:1

Примечание:
