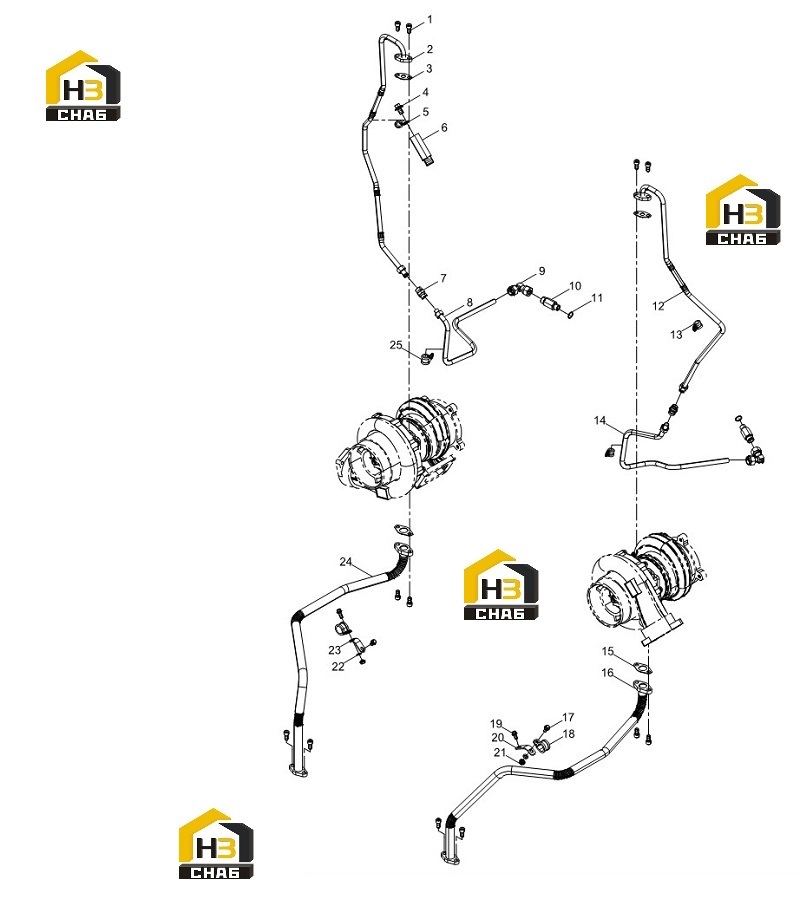

Группа масляных труб турбонагнетателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:90013550028
Комплект:12
Примечание:
№ на схеме:2
Каталожный номер:330210000133
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:14409622H
Комплект:2
Примечание:
№ на схеме:4
Каталожный номер:612600114376
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:14400477S
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:330210000135
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:13023362
Комплект:2
Примечание:
№ на схеме:12
Каталожный номер:330210000124
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:330210000126
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:X6231.660W
Комплект:4
Примечание:
№ на схеме:16
Каталожный номер:330210000128
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:90011430016
Комплект:2
Примечание:
№ на схеме:19
Каталожный номер:90011430040
Комплект:2
Примечание:
№ на схеме:21
Каталожный номер:612600061719
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:330210000131
Комплект:1
Примечание:
