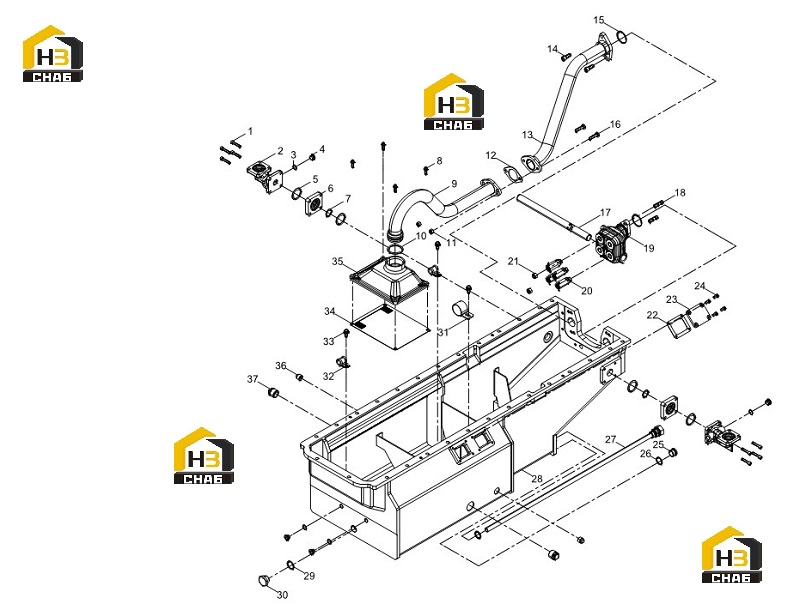

Поддон масляный с болтами

← Поддон картера Комплект маслоналивных труб →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050059

Комплект:8

Примечание:

№ на схеме:2

Наименование:Pipe Joint

Каталожный номер:15041480K

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:90003098020

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hexagon Taper Screw Plug

Каталожный номер:14400078J

Комплект:6

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:90017510021

Комплект:4

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:15041460N

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:90017550018

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hexagon Flange Bolt

Каталожный номер:90011410003

Комплект:4

Примечание:

№ на схеме:9

Наименование:Lube Oil Pump Oil-inlet Pipe

Каталожный номер:15012270K

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:90017550016

Комплект:1

Примечание:

№ на схеме:11

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90012390002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:13516260M

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe

Каталожный номер:15012260Z

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:77754400C

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:90017550020

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon Head Bolt

Каталожный номер:90003802536

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipe

Каталожный номер:13614230B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Double End Stud

Каталожный номер:90011520045

Комплект:2

Примечание:

№ на схеме:19

Наименование:Supporting Seat

Каталожный номер:15042000A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil Pump Pressure Limiting Valve

Каталожный номер:330204000125

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hexagon Nuts, Style 1

Каталожный номер:90003871344

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:14210300D

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:14210270W

Комплект:1

Примечание:

№ на схеме:24

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013550027

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hexagon Taper Screw Plug

Каталожный номер:77733030Z

Комплект:1

Примечание:

№ на схеме:26

Наименование:Assembled Sealing Washer

Каталожный номер:612630010382

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:15012100A

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil Pan

Каталожный номер:330201000472

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hexagon Magnetic Screw Plug

Каталожный номер:90017050002

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:15040010M

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe Clamp Assembly

Каталожный номер:13615140Q

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hexagon Flange Bolt

Каталожный номер:90011310001

Комплект:3

Примечание:

№ на схеме:34

Наименование:Suction Strainer Filter

Каталожный номер:15012050W

Комплект:1

Примечание:

№ на схеме:35

Наименование:Suction Strainer Bonnet

Каталожный номер:15012060G

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw Plug

Каталожный номер:13022827

Комплект:2

Примечание:

№ на схеме:37

Наименование:Screw Plug

Каталожный номер:13036173

Комплект:2

Примечание:
