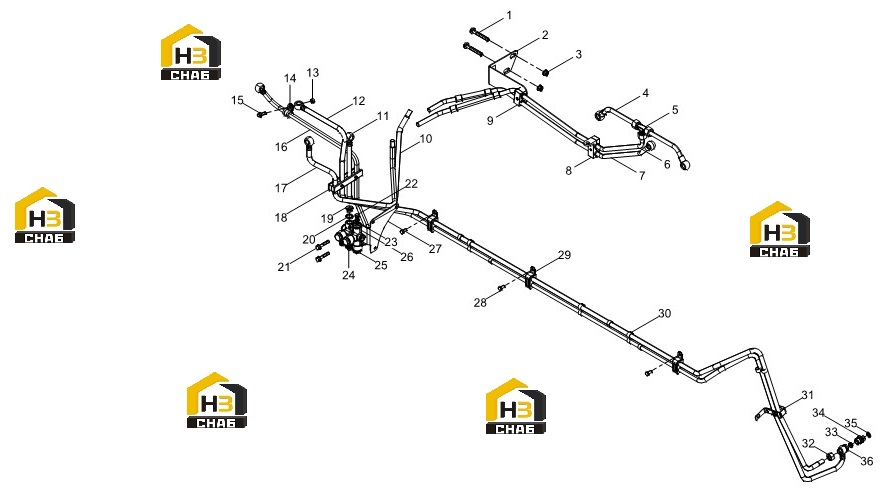

Топливопровод низкого давления

← Топливопровод высокого давления Насос подачи топлива →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430013

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fuel Pipe Bracket Assembly

Каталожный номер:1000181027

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hexagon Flange Nut

Каталожный номер:90012290007

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fuel-inlet Pipe

Каталожный номер:330205000309

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe Joint

Каталожный номер:77719680N

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel-inlet Pipe

Каталожный номер:1000176820

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel Return Pipe Assembly

Каталожный номер:1000176822

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe Clamp Assembly

Каталожный номер:330205000403

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe Clamp Assembly

Каталожный номер:331005001027

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fuel Return Pipe Assembly

Каталожный номер:1000060278

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuel-inlet Pipe Assembly

Каталожный номер:1000060915

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fuel-inlet Pipe Assembly

Каталожный номер:1000060924

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon Nuts, Style 1

Каталожный номер:90012210022

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe Clamp Assembly

Каталожный номер:680360199

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Flange Bolt

Каталожный номер:90011410003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel-inlet Pipe Assembly

Каталожный номер:1000060258

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel-inlet Pipe Assembly

Каталожный номер:1000060276

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe Clamp Assembly

Каталожный номер:1000049167

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon Taper Screw Plug

Каталожный номер:14400078J

Комплект:4

Примечание:

№ на схеме:20

Наименование:Sealing Washer

Каталожный номер:612600080275

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400004

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:612600081948

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:612600080201

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pipe Joint

Каталожный номер:612600082773

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hollow screw

Каталожный номер:01119250

Комплект:4

Примечание:

№ на схеме:26

Наименование:Transition joint

Каталожный номер:331005000809

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:1000067318

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400019

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe Clamp Assembly

Каталожный номер:331005000816

Комплект:3

Примечание:

№ на схеме:30

Наименование:Pipe Clamp Assembly

Каталожный номер:612600080948

Комплект:9

Примечание:

№ на схеме:31

Наименование:Pipe Clamp Assembly

Каталожный номер:1000422457

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ferrule 24° Cone Connectors, Nut

Каталожный номер:90017480002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ferrule

Каталожный номер:90017130002

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ferrule Face Straight Thread Elbow-body

Каталожный номер:331005001203

Комплект:1

Примечание:

№ на схеме:35

Наименование:Assembled Sealing Washer

Каталожный номер:13023361

Комплект:3

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:612639000049

Комплект:1

Примечание:
