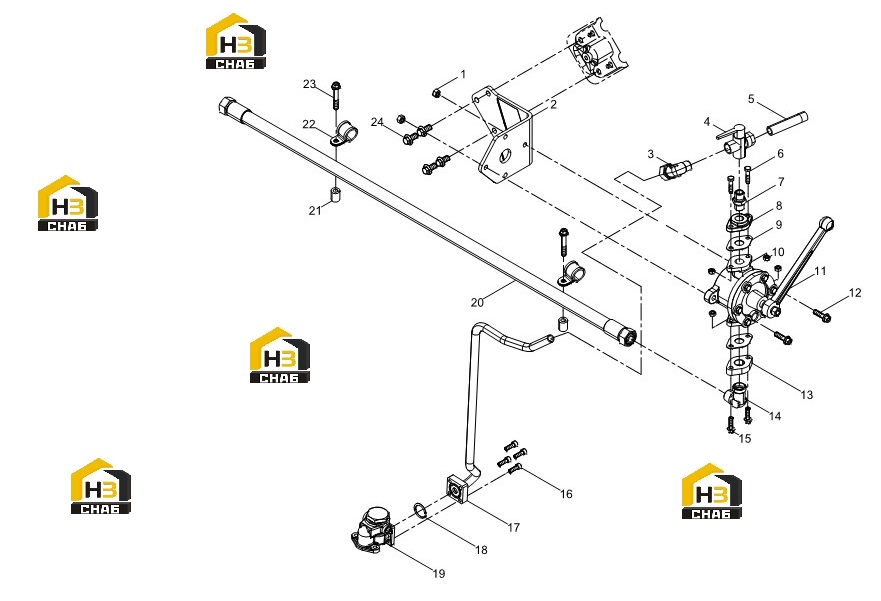

Насос масляный ручной

← Труба масляная Радиатор масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon Flange Nut

Каталожный номер:90012290002

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pre-luburicationg Pump Bracket

Каталожный номер:330204000241

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe Joint

Каталожный номер:77718880T

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve Core

Каталожный номер:77718910B

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:15040760C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon Head Bolt

Каталожный номер:90011260068

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe Joint

Каталожный номер:77718900Q

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:13617120S

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:11204940H

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hexagon Flange Nut

Каталожный номер:90012290001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hand oil pump assembly

Каталожный номер:77717510E

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420014

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:15041750D

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint Body

Каталожный номер:77729650A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420015

Комплект:2

Примечание:

№ на схеме:16

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050036

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:330204000247

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:90017510013

Комплект:1

Примечание:

№ на схеме:19

Наименование:Non-return Valve

Каталожный номер:13583790P

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:1001022046

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pad

Каталожный номер:13636780M

Комплект:2

Примечание:

№ на схеме:22

Наименование:RSGU CLAMP 1 28 25

Каталожный номер:77704810A

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hexagon Flange Bolt

Каталожный номер:9000000097

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420006

Комплект:4

Примечание:
