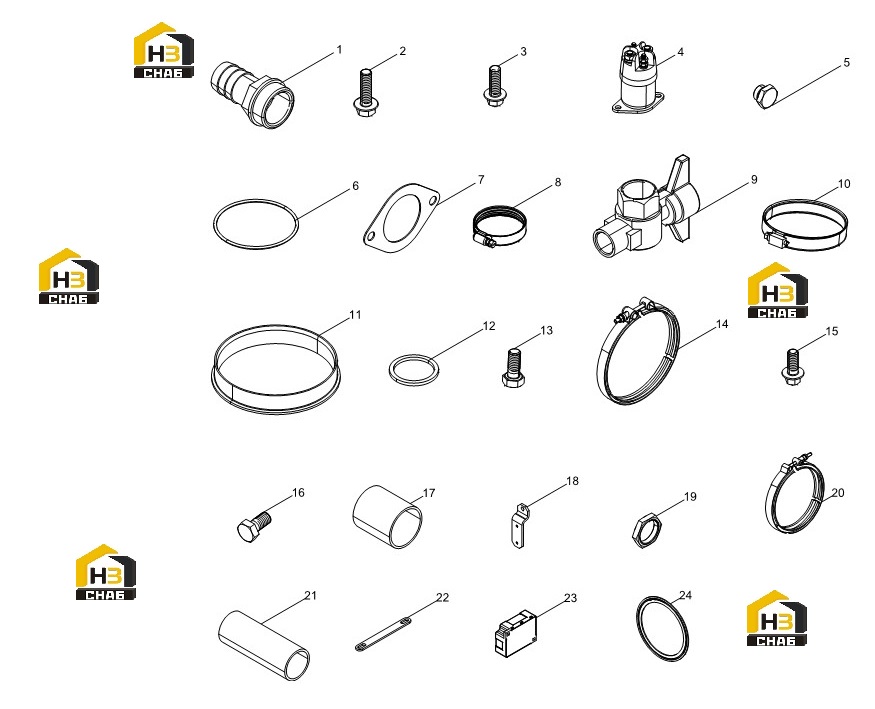

Комплект мелких деталей

← Комплект патрубков Насос топливный высокого давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe Joint

Каталожный номер:15035710N

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400006

Комплект:8

Примечание:

№ на схеме:3

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430017

Комплект:4

Примечание:

№ на схеме:4

Наименование:Relay

Каталожный номер:612630080076

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw Plug

Каталожный номер:11230560F

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:90017510096

Комплект:2

Примечание:

№ на схеме:7

Наименование:Water-outlet pipe gasket

Каталожный номер:1000521481

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:612600114682

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve Core

Каталожный номер:77736060S

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:612600062212

Комплект:4

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:15101160E

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:90003098020

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hexagon head bolt

Каталожный номер:90011270060

Комплект:4

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:330209000144

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430016

Комплект:20

Примечание:

№ на схеме:16

Наименование:Hexagon Head Bolt

Каталожный номер:90003802411

Комплект:2

Примечание:

№ на схеме:17

Наименование:Coolant Connecting Rubber Pipe

Каталожный номер:330203000240

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:330208000347

Комплект:2

Примечание:

№ на схеме:19

Наименование:Thin Nut for Connector

Каталожный номер:1000593609

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:612640130143

Комплект:6

Примечание:

№ на схеме:21

Наименование:Coolant Connecting Rubber Pipe

Каталожный номер:X6231.640W

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plate

Каталожный номер:330208000147

Комплект:10

Примечание:

№ на схеме:23

Наименование:Flame Preheater Cold Starter Controller

Каталожный номер:330211000029

Комплект:2

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:330208000306

Комплект:6

Примечание:
