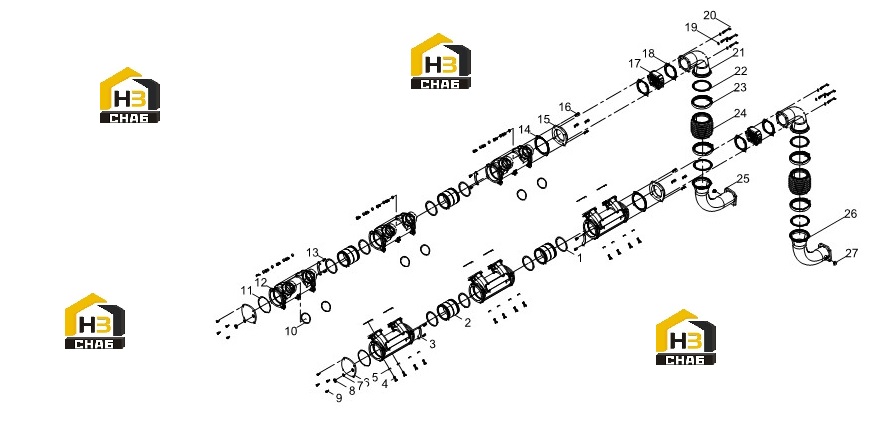

Коллектор впускной

← Натяжитель и ремень Турбонагнетатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-Ring

Каталожный номер:90017550022

Комплект:8

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:15080790N

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:15080810K

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hexagon Head Bolt

Каталожный номер:90003802544

Комплект:24

Примечание:

№ на схеме:5

Наименование:Plain Washer

Каталожный номер:90014040008

Комплект:24

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:15080800Z

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:90003098020

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hexagon Taper Screw Plug

Каталожный номер:14400078J

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hexagon Head Bolt

Каталожный номер:90003802443

Комплект:8

Примечание:

№ на схеме:10

Наименование:Seal Ring

Каталожный номер:77712070R

Комплект:12

Примечание:

№ на схеме:11

Наименование:O-Ring

Каталожный номер:90017550023

Комплект:2

Примечание:

№ на схеме:12

Наименование:Intake Manifold

Каталожный номер:1000438768

Комплект:6

Примечание:

№ на схеме:13

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013550038

Комплект:8

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:330208000321

Комплект:2

Примечание:

№ на схеме:15

Наименование:Flange

Каталожный номер:330208000320

Комплект:2

Примечание:

№ на схеме:16

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013550007

Комплект:8

Примечание:

№ на схеме:17

Наименование:Heater

Каталожный номер:X6231.175W

Комплект:2

Примечание:

№ на схеме:18

Наименование:Intake Manifold Gasket

Каталожный номер:X6231.176W

Комплект:4

Примечание:

№ на схеме:19

Наименование:Spring Washer

Каталожный номер:90003931102

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:90003862471

Комплект:8

Примечание:

№ на схеме:21

Наименование:Inter-cooler Air Pipe Assembly

Каталожный номер:330208000319

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:330208000306

Комплект:4

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:612640130143

Комплект:4

Примечание:

№ на схеме:24

Наименование:Expansion Pipe

Каталожный номер:330208000310

Комплект:2

Примечание:

№ на схеме:25

Наименование:Inter-cooler Air Pipe Assembly

Каталожный номер:330208000331

Комплект:1

Примечание:

№ на схеме:26

Наименование:Inter-cooler Air Pipe Assembly

Каталожный номер:330208000334

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw Plug

Каталожный номер:11230560F

Комплект:2

Примечание:
