Узел блока цилиндров двигателя

Узел блока цилиндров двигателя

← Блок цилиндров Вкладыши коренные →

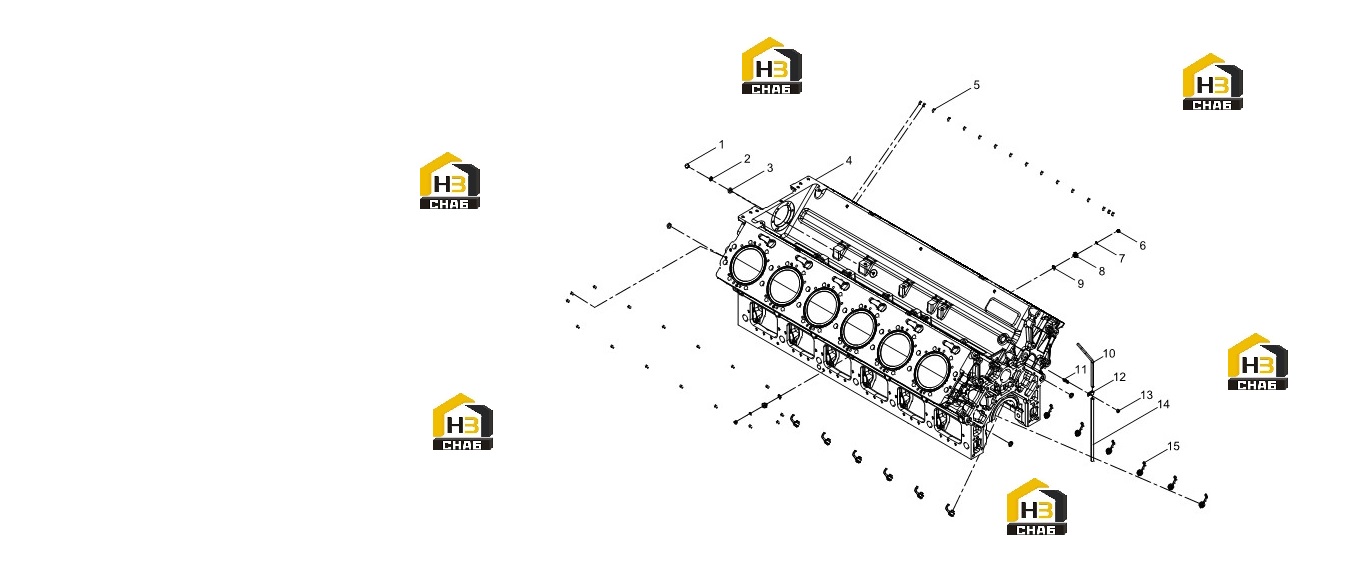

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon Screw Plug
Каталожный номер:14400234D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon Taper Screw Plug
Каталожный номер:1000791663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:crankcase pre-assembly
Каталожный номер:330201000010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Parallel Pin
Каталожный номер:90015210006
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon Screw Plug
Каталожный номер:13502940J
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hollow bolt
Каталожный номер:77733040K
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe
Каталожный номер:15010681H
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Double End Stud
Каталожный номер:77771030D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:12410430Y
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon Nut
Каталожный номер:90003871248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe
Каталожный номер:74400238Z
Комплект:1
Примечание:
