Группа водопроводных труб

Группа водопроводных труб

← Насос водяной в сборе Насос масляный в сборе →

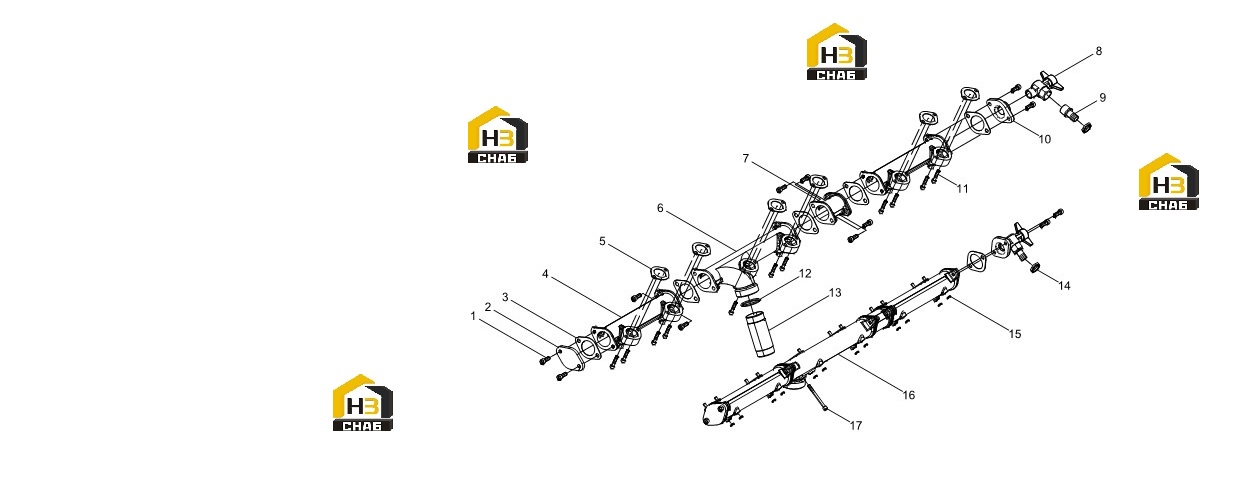

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:77753300G
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:13616660S
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Water Pipe
Каталожный номер:15033831W
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Gasket
Каталожный номер:13613990Q
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Water Pipe
Каталожный номер:15034121L
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Water Pipe
Каталожный номер:15033841G
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Valve Core
Каталожный номер:77736060S
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe Joint
Каталожный номер:15035710N
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange
Каталожный номер:330203000277
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon Flange Bolt
Каталожный номер:9000000151
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Water Pipe
Каталожный номер:15034130W
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Thin Nut for Connector
Каталожный номер:1000593609
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Assembled Sealing Washer
Каталожный номер:1000872315
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Water Pipe
Каталожный номер:15034111A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon Flange Bolt
Каталожный номер:9000000713
Комплект:2
Примечание:
