Кронштейн генератора eh 9591

← Генератор ee 9324 Ролик и кронштейн вентилятора fa 9371 →

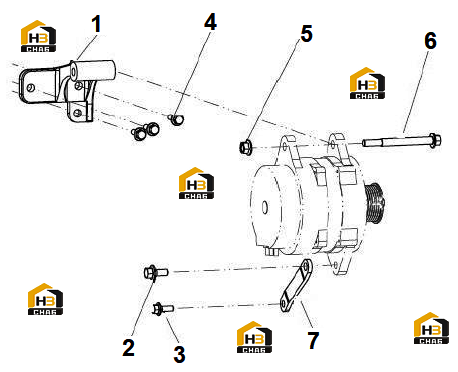

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:4110000081403

Комплект:1

Примечание:C3415692

№ на схеме:2

Наименование:Screw

Каталожный номер:4110000081153

Комплект:1

Примечание:C3901249

№ на схеме:3

Наименование:Screw

Каталожный номер:4110000081157

Комплект:1

Примечание:C3902460

№ на схеме:4

Наименование:Screw

Каталожный номер:4110000081159

Комплект:3

Примечание:C3903112

№ на схеме:5

Наименование:Nut

Каталожный номер:4110000081147

Комплект:1

Примечание:C3903210

№ на схеме:6

Наименование:Bolt

Каталожный номер:4110000081411

Комплект:1

Примечание:C3919952

№ на схеме:7

Наименование:Bracket

Каталожный номер:4110000081072

Комплект:1

Примечание:C3944312
