Топливопровод в сборе (часть 2)

← Корпус маховика в сборе Насос топливный в сборе (часть 1) →

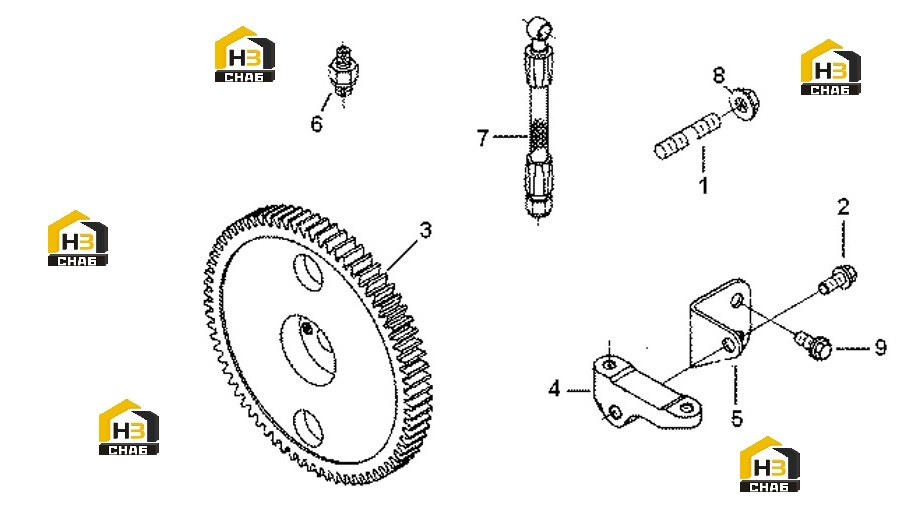

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STUD

Каталожный номер:4110000081275

Комплект:4

Примечание:C3282372

№ на схеме:2

Наименование:SCREW

Каталожный номер:4110000081159

Комплект:1

Примечание:C3903112

№ на схеме:3

Наименование:GEAR

Каталожный номер:4110000555222

Комплект:1

Примечание:C3960730

№ на схеме:4

Наименование:BRACKET

Каталожный номер:4110000555228

Комплект:1

Примечание:C3977317

№ на схеме:5

Наименование:BRACKET

Каталожный номер:4110000555229

Комплект:1

Примечание:C3977318

№ на схеме:6

Наименование:NIPPLE

Каталожный номер:4110000555269

Комплект:1

Примечание:C3977319

№ на схеме:7

Наименование:HOSE ASSEMBLY

Каталожный номер:4110000555230

Комплект:1

Примечание:C3977322

№ на схеме:8

Наименование:NUT

Каталожный номер:4110000179217

Комплект:4

Примечание:C4988581

№ на схеме:9

Наименование:SCREW

Каталожный номер:4110000081184

Комплект:2

Примечание:C4991526
