THERMOSTAT ASSY HY6M3L-DA-Z

← FAN AND FAN BELT ASSY HY6M3L-DA-Y STARTER INSTALLATION ASSY HY6M3L-DA-ZA →

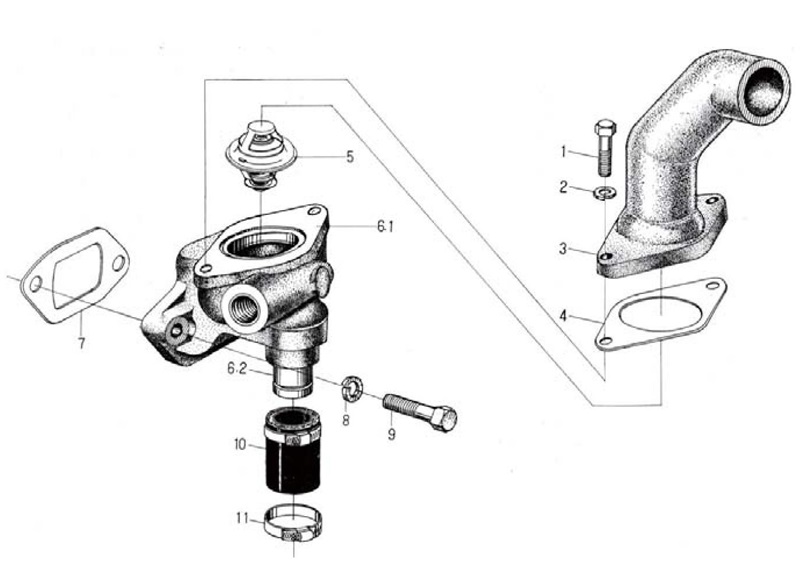

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Thermostat assy

Каталожный номер:6RTF?530000-1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Bolt M1025

Каталожный номер:GB 21-76-Zn?D

Комплект:2

Примечание:

№ на схеме:2

Наименование:Spring washer 8

Каталожный номер:GB 93-76

Комплект:2

Примечание:

№ на схеме:3

Наименование:Capthermostat

Каталожный номер:6RTF?530001-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasketthermostat cap

Каталожный номер:6RTIII?530002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thermostat

Каталожный номер:1039-76-X

Комплект:1

Примечание:

№ на схеме:6,2

Наименование:Bypass adaptor

Каталожный номер:R510102

Комплект:1

Примечание:

№ на схеме:6,1

Наименование:Thermostat housing

Каталожный номер:6RTF?530101-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing assythermostat

Каталожный номер:6RTF?530100-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasketthermosrat housing

Каталожный номер:4R530004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring washer 10

Каталожный номер:GB 93-76

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M1035

Каталожный номер:GB 21-76-Zn?D

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber hose

Каталожный номер:4R530003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hooprubber hose2232mm

Каталожный номер:JK-1A

Комплект:2

Примечание:
