SUMP ASSY HY6M3L-DA-G

← GEAR TRAIN ASSY HY6M3L-DA-F TIMING GEAR CHAMBER ASSY HY6M3L-DA-H →

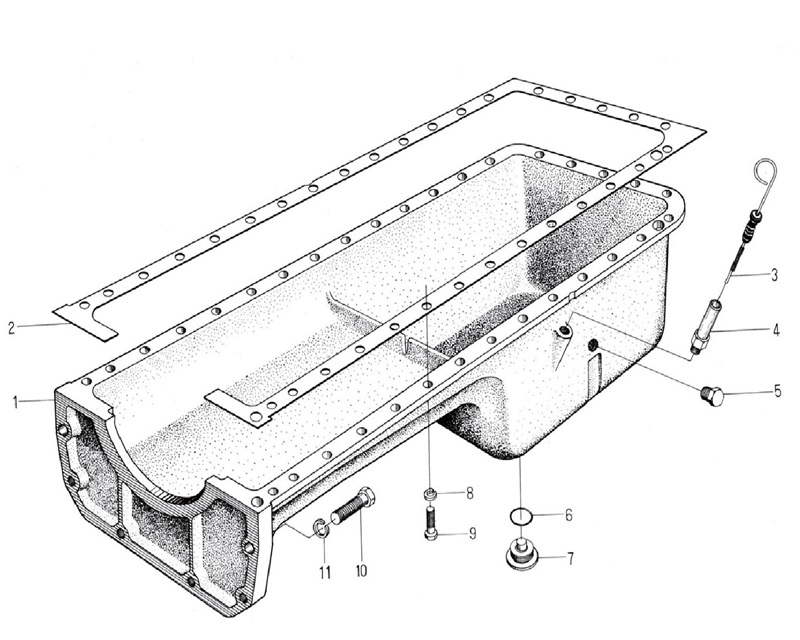

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Sump assy

Каталожный номер:6RG5?070000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Sump

Каталожный номер:6RG5?070001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket,sump

Каталожный номер:6RTIII?070004

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dipstick assy

Каталожный номер:6RQ?070200

Комплект:1

Примечание:

№ на схеме:4

Наименование:Dipstick sleeve assy

Каталожный номер:RTJ?070002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug Z 1/2

Каталожный номер:YTQ 021?1-87

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-sealing ring 353.1

Каталожный номер:YTQ 020?2-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil drain screw plug assy

Каталожный номер:6RQJ?070100

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring washer 10

Каталожный номер:GB 93-76

Комплект:31

Примечание:

№ на схеме:9

Наименование:Bolt M1030

Каталожный номер:GB 21-76-Zn?D

Комплект:31

Примечание:

№ на схеме:10

Наименование:Bolt M1450

Каталожный номер:GB 22-76-Zn?D

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring washer 14

Каталожный номер:GB 93-76

Комплект:2

Примечание:
