MUFFLER ASSY HY6M3L-DA-P

MUFFLER ASSY HY6M3L-DA-P

← EXHAUST TUBE ASSY HY6M3L-DA-O FUEL INJECTION PUMP INSTALLATION ASSY HY6M3L-DA-Q →

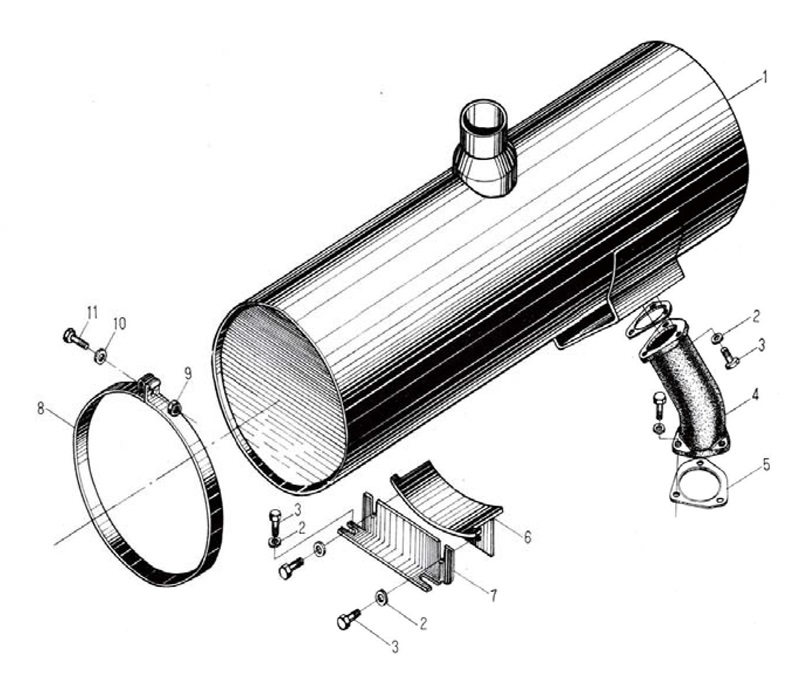

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Muer assy
Каталожный номер:6RG6?240000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Muer
Каталожный номер:6RG6?240100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10
Каталожный номер:GB 848-76-Zn?D
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M1020
Каталожный номер:GB 21-76-Zn?D
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Muer elbow
Каталожный номер:6RG6?240001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Gasket,muer elbow
Каталожный номер:R230003A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Muer supporter
Каталожный номер:6RG6?240250
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bottom supporting plate,muer
Каталожный номер:6RG6?240201-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:6RG6?240002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M8
Каталожный номер:GB 53-76-Zn?D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 8
Каталожный номер:GB 848-76-Zn?D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M830
Каталожный номер:GB 21-76-Zn?D
Комплект:1
Примечание:
