CRANKCASE VENTILATION ASSY HY6M3L-DA-L

← CYLINDER HEAD HOOD ASSY HY6M3L-DA-K AIR CLEANER INSTALLATION ASSY HY6M3L-DA-M →

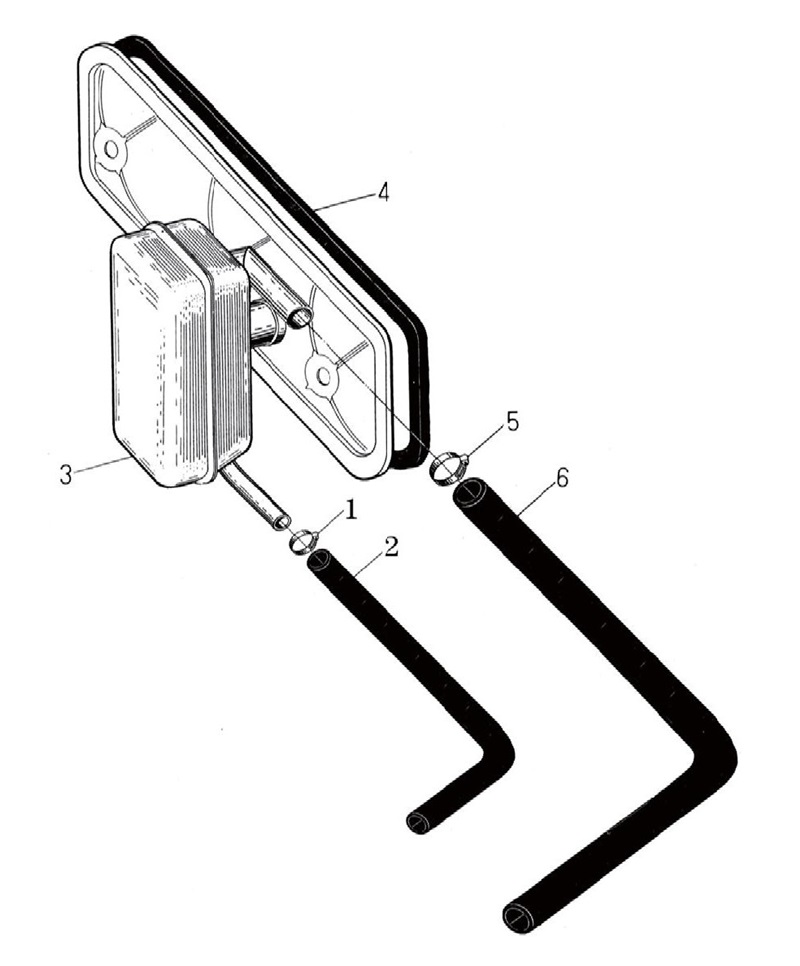

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Crankcase ventilation assy

Каталожный номер:6RQ2?120000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Upper oil return pipe,crandcase

Каталожный номер:R120001-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connecting rubber hose

Каталожный номер:R120002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil-air separator and rear push rod

Каталожный номер:6RTIII?120100-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket,push rod chamber cover

Каталожный номер:6R020009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hoop(22 32mm

Каталожный номер:JK-1A

Комплект:4

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:6RTIII120003-1

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hoop(1319mm

Каталожный номер:JK-00

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:6RTIII120006-1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Exhaust pipe,ventilation

Каталожный номер:6RQ2?120007

Комплект:1

Примечание:

№ на схеме:10

Наименование:Exhaust pipe,ventilation

Каталожный номер:6RTF?120008

Комплект:1

Примечание:
