CANOPY - M8-B

← CANOPY - M8-A CANOPY - M8-C →

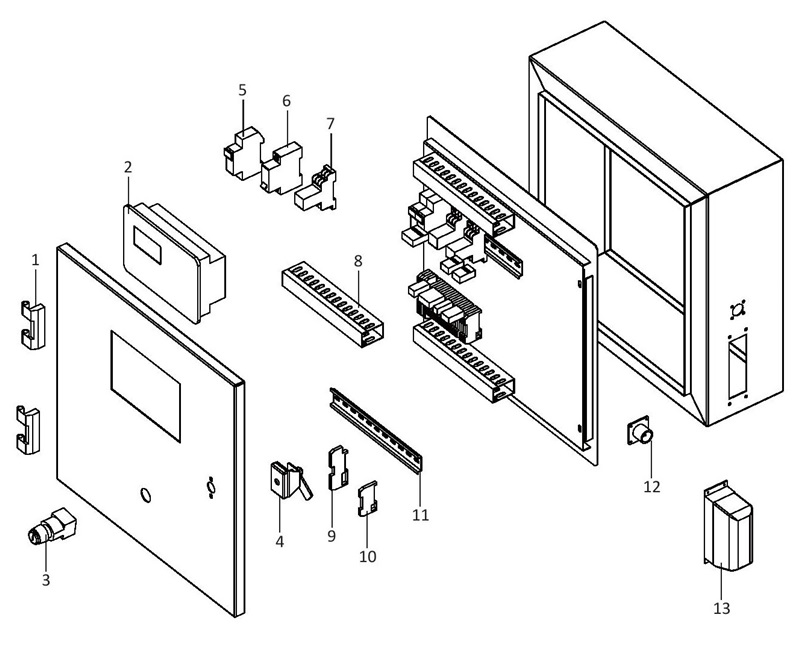

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control box door chain

Каталожный номер:M8-B01

Комплект:2

Примечание:

№ на схеме:2-1

Наименование:Controller model (IL-NT MRS16)

Каталожный номер:M8-B02-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Controller model (IL-NT MRS10)

Каталожный номер:M8-B02

Комплект:1

Примечание:

№ на схеме:3

Наименование:Start lock

Каталожный номер:M8-B03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Control box door lock

Каталожный номер:M8-B04

Комплект:1

Примечание:

№ на схеме:5-1

Наименование:Fuse 4A

Каталожный номер:M8-B05-1

Комплект:3

Примечание:

№ на схеме:5

Наименование:Fuse holder

Каталожный номер:M8-B05

Комплект:3

Примечание:

№ на схеме:6

Наименование:Air breaker C10A

Каталожный номер:M8-B06

Комплект:1

Примечание:

№ на схеме:7-1

Наименование:Relay

Каталожный номер:M8-B07-1

Комплект:4

Примечание:

№ на схеме:7

Наименование:Relay holder

Каталожный номер:M8-B07

Комплект:4

Примечание:

№ на схеме:8

Наименование:Wire duct

Каталожный номер:M8-B08

Комплект:1

Примечание:

№ на схеме:9

Наименование:Terminal holder 4 pole

Каталожный номер:M8-B09

Комплект:4

Примечание:

№ на схеме:10

Наименование:Terminal holder 2 pole

Каталожный номер:M8-B10

Комплект:26

Примечание:

№ на схеме:11

Наименование:Rail 3.5mm

Каталожный номер:M8-B11

Комплект:1

Примечание:

№ на схеме:12

Наименование:Three Pins connector with ATS panel

Каталожный номер:M8-B12

Комплект:1

Примечание:

№ на схеме:13

Наименование:Heavy duty connector (24 Pin)

Каталожный номер:M8-B13

Комплект:1

Примечание:

№ на схеме:14-1

Наименование:Control box door(DSE 6020)

Каталожный номер:M8-B14-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Control box door(COMAP IL-NT)

Каталожный номер:M8-B14

Комплект:1

Примечание:

№ на схеме:15

Наименование:cable harness

Каталожный номер:M8-B15

Комплект:1

Примечание:

№ на схеме:16

Наименование:connector (3 phase 5 Pins)

Каталожный номер:M8-B16

Комплект:1

Примечание:
