Поддон масляный и щуп

← Коллектор впускной и выпускной Маслозаборник →

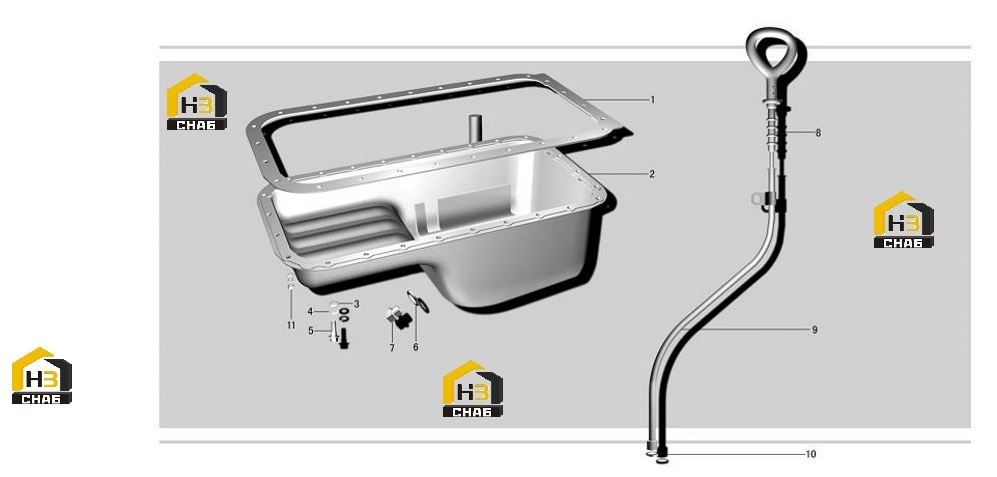

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:1009012-X2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil pan assembly

Каталожный номер:1009010-5X4

Комплект:1

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:Q40106

Комплект:26

Примечание:

№ на схеме:4

Наименование:Lightweight spring washer

Каталожный номер:Q40406

Комплект:26

Примечание:

№ на схеме:5

Наименование:Hexagonal head guide bolt

Каталожный номер:CQ1500616

Комплект:23

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:1009019CB1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Drain plug-oil pan

Каталожный номер:1009018CB1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil ruler assembly

Каталожный номер:1009030-X2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil ruler pipe assembly

Каталожный номер:1009025AC012

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-shaped rubber sealing ring

Каталожный номер:1009022-X2

Комплект:1

Примечание:

№ на схеме:11

Наименование:nut

Каталожный номер:Q34006

Комплект:3

Примечание:
