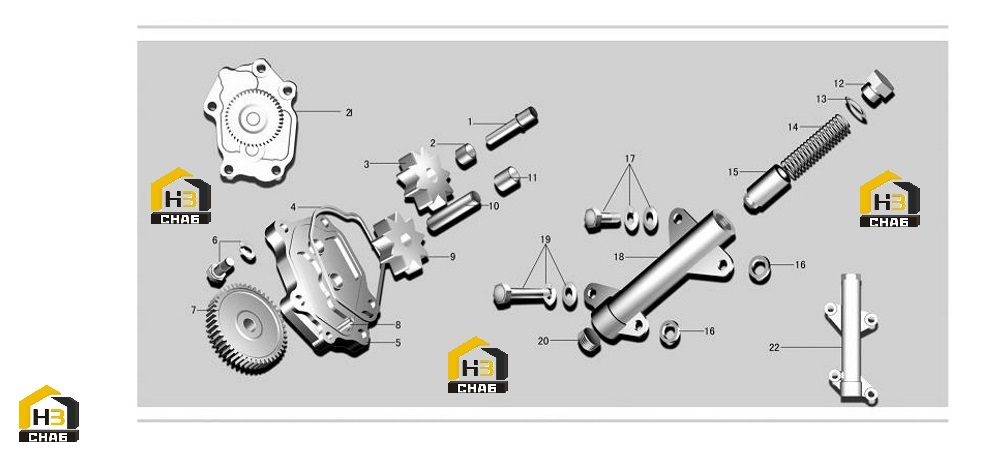

Насос масляный

← Маслозаборник Фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driven shaft

Каталожный номер:1011023-CB53

Комплект:1

Примечание:

№ на схеме:2

Наименование:Driven gear bushing

Каталожный номер:1011031-4X4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Driven gear

Каталожный номер:1011032-CB53

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealant ring

Каталожный номер:1011022-X2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pump cover

Каталожный номер:1011024-X2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Combination bolt

Каталожный номер:CQ1480820A

Комплект:5

Примечание:

№ на схеме:7

Наименование:Transmission gear

Каталожный номер:1011014-C012

Комплект:1

Примечание:

№ на схеме:8

Наименование:Positioning pin

Каталожный номер:1011026-X2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Active gear

Каталожный номер:1011016-X2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Active shaft

Каталожный номер:1011013-4X4

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing-Oil pump housing

Каталожный номер:1011021-X2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring seat

Каталожный номер:1011042-X2

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket-pressure limiting valve

Каталожный номер:1011046-X2

Комплект:1

Примечание:

№ на схеме:14

Наименование:Elastic yellow-pressure limiting valve

Каталожный номер:1011044-X2

Комплект:1

Примечание:

№ на схеме:15

Наименование:plunger

Каталожный номер:1011043-X2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing ring-pressure limiting valve

Каталожный номер:1011047-X2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Combination bolt

Каталожный номер:CQ1460825

Комплект:3

Примечание:

№ на схеме:18

Наименование:Valve body-pressure limiting valve

Каталожный номер:1011041-X2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Combination bolt

Каталожный номер:CQ1460850

Комплект:1

Примечание:

№ на схеме:20

Наименование:Square groove tapered screw plug

Каталожный номер:1011048-X2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil pump assembly

Каталожный номер:1011010-CB53

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pressure limiting valve assembly

Каталожный номер:1011040-X2

Комплект:1

Примечание:
