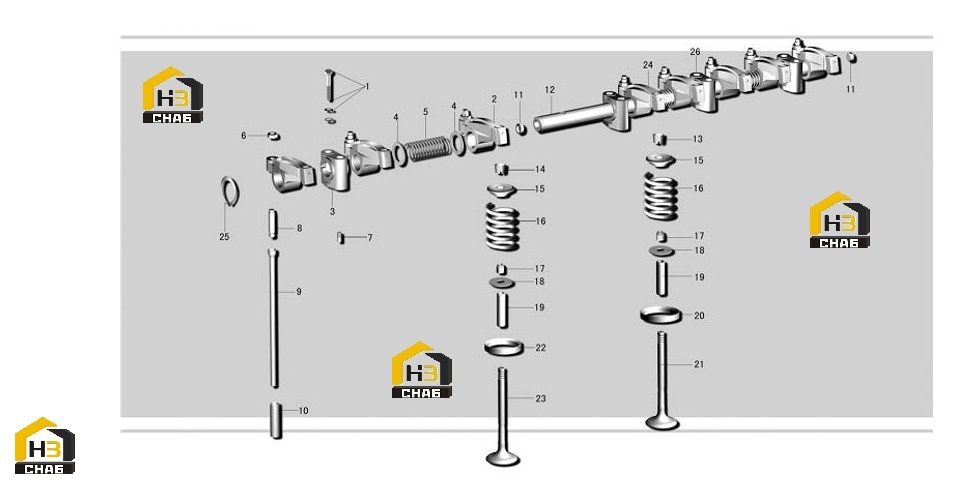

Механизм клапанный

← Вал распределительный Коллектор впускной и выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Combination bolt-rocker shaft bracket

Каталожный номер:CQ1460860

Комплект:8

Примечание:

№ на схеме:2

Наименование:Exhaust valve rocker arm body assembly

Каталожный номер:1007155-X2

Комплект:4

Примечание:

№ на схеме:3

Наименование:Positioning rocker arm support

Каталожный номер:1007091-X2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Stopper-fixed arm positioning spring

Каталожный номер:1007099-X2

Комплект:6

Примечание:

№ на схеме:5

Наименование:Intermediate positioning spring

Каталожный номер:1007097-X2

Комплект:3

Примечание:

№ на схеме:6

Наименование:Lock nut-valve rocker arm adjustment bolt

Каталожный номер:1007159-X2

Комплект:8

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:GB78-85

Комплект:1

Примечание:M8 X15-Zn. D

№ на схеме:8

Наименование:Adjustment bolt-valve rocker arm

Каталожный номер:1007158-X2

Комплект:8

Примечание:

№ на схеме:9

Наименование:putter

Каталожный номер:1007051AX2A1

Комплект:8

Примечание:

№ на схеме:10

Наименование:Tappet

Каталожный номер:1007061AX2

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bowl-shaped stopper

Каталожный номер:CQ/T-388-12-DZn13

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rocker shaft

Каталожный номер:1007131-X2

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock block-intake valve

Каталожный номер:1007028-X2

Комплект:8

Примечание:

№ на схеме:14

Наименование:Lock block-exhaust valve

Каталожный номер:1007029-B1

Комплект:8

Примечание:

№ на схеме:15

Наименование:Valve spring seat

Каталожный номер:1007022-X2

Комплект:8

Примечание:

№ на схеме:16

Наименование:Valve spring

Каталожный номер:1007021-X2

Комплект:8

Примечание:

№ на схеме:17

Наименование:Oil seal assembly-valve guide

Каталожный номер:1007035-X2

Комплект:8

Примечание:

№ на схеме:18

Наименование:Valve spring seat plate

Каталожный номер:1007024-X2

Комплект:8

Примечание:

№ на схеме:19

Наименование:Intake and exhaust valve ducts

Каталожный номер:1007032-X2

Комплект:8

Примечание:

№ на схеме:20

Наименование:Intake valve seat

Каталожный номер:1007081-X2A1

Комплект:4

Примечание:

№ на схеме:21

Наименование:Intake valve

Каталожный номер:1007011-X2

Комплект:4

Примечание:

№ на схеме:22

Наименование:Exhaust valve seat

Каталожный номер:1007082-X2A1

Комплект:4

Примечание:

№ на схеме:23

Наименование:Exhaust valve

Каталожный номер:1007012-X2

Комплект:4

Примечание:

№ на схеме:24

Наименование:Intake valve rocker arm assembly

Каталожный номер:1007145-X2

Комплект:4

Примечание:

№ на схеме:25

Наименование:Retaining ring 20

Каталожный номер:Q43120

Комплект:2

Примечание:

№ на схеме:26

Наименование:Intermediate rocker arm shaft support

Каталожный номер:1007092-X2

Комплект:3

Примечание:
