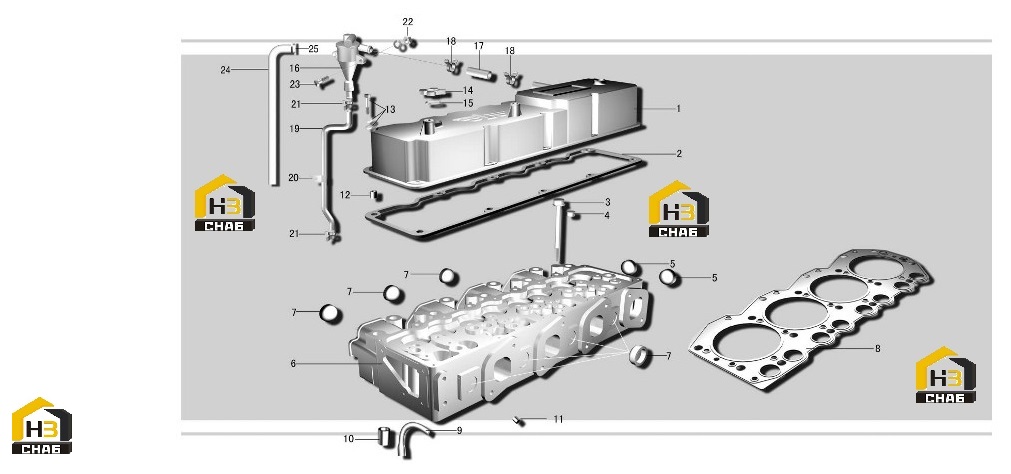

Головка блока цилиндров с комплектующими

← Блок цилиндров в сборе Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head cover assembly

Каталожный номер:1003040AX2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket-Cylinder head cover

Каталожный номер:1003046-X2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder head bolts

Каталожный номер:1003036-C012

Комплект:18

Примечание:

№ на схеме:4

Наименование:Square groove tapered bolt

Каталожный номер:CQ61304

Комплект:3

Примечание:

№ на схеме:5

Наименование:Bowl-shaped stopper

Каталожный номер:1003027AX2

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cylinder head

Каталожный номер:1003021AX2

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bowl-shaped stopper

Каталожный номер:1003028-X2

Комплект:7

Примечание:

№ на схеме:8

Наименование:Cylinder gasket assembly

Каталожный номер:1003030-C012

Комплект:1

Примечание:

№ на схеме:9

Наименование:Water spray elbow

Каталожный номер:1003023-X2

Комплект:4

Примечание:

№ на схеме:10

Наименование:Copper sleeve

Каталожный номер:1003022-X2

Комплект:4

Примечание:

№ на схеме:11

Наименование:Blocking

Каталожный номер:1003024-X2

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bushing-cover gasket

Каталожный номер:1003047-X2

Комплект:10

Примечание:

№ на схеме:13

Наименование:Combination bolt

Каталожный номер:CQ1460625

Комплект:10

Примечание:

№ на схеме:14

Наименование:Add oil port cover

Каталожный номер:1003048-X2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket-add oil port cover

Каталожный номер:1003044-X2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil and gas separator assembly

Каталожный номер:1014030-X12

Комплект:1

Примечание:

№ на схеме:17

Наименование:Breathing hose

Каталожный номер:1014022BX2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose clamp

Каталожный номер:1014029-X2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Oil return pipe

Каталожный номер:1014038-5X4

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clip-oil return pipe

Каталожный номер:1014039-5X4

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose clamp

Каталожный номер:1014049-5X4

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hexagon nut

Каталожный номер:CQ34006

Комплект:2

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:CQ1460630

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connect the hose

Каталожный номер:1014034-C122

Комплект:1

Примечание:

№ на схеме:25

Наименование:Small worm-driven hose clamp

Каталожный номер:CQ67629

Комплект:1

Примечание:
