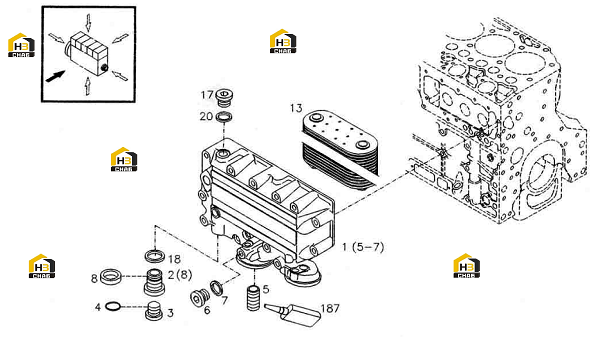

Корпус теплообменника
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:1013041-52D
Комплект:1
Примечание:0425 9102
№ на схеме:3
Каталожный номер:1013627-52D
Комплект:1
Примечание:0115 1645 DIN 908-M33 x 2-ST-ZNAL-A
№ на схеме:4
Каталожный номер:1013628-52D
Комплект:2
Примечание:0117 8213 H 2927-32x2.5-FPM-1-60
№ на схеме:6
Каталожный номер:1013646-52D
Комплект:1
Примечание:0113 1075 DIN 908—M10X1-ST-ZNAL-A
№ на схеме:7
Каталожный номер:3509643-52D
Комплект:1
Примечание:0111 8659 DIN 7603-A10x13.5-CU
№ на схеме:8
Каталожный номер:1013629-52D
Комплект:1
Примечание:0420 1286 H 2914-CM26x1.5—PTFE-SPEZIAL-BRAUN
№ на схеме:17
Каталожный номер:1013632-52D
Комплект:1
Примечание:0114 8158 DIN 908-M26x1,5-ST-ZNAL-A
№ на схеме:18
Каталожный номер:3509634-52D
Комплект:1
Примечание:0111 8759 DIN 7603-A26X31—AL
№ на схеме:20
Каталожный номер:1U13633-52D
Комплект:1
Примечание:0111 8760 DIN 7603—A26 x 31 -CU
№ на схеме:187
Каталожный номер:JA10U-52D-1
Комплект:1
Примечание:0101 6123
